专利号: 2019102204519
申请人: 合肥源康信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-05-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

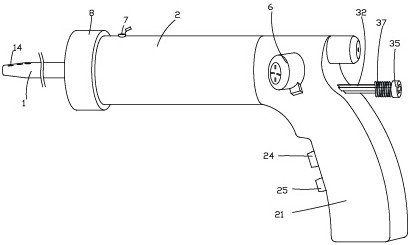

1.瘤胃疾病治疗器,其特征是:包括穿刺针(1)及操作装置,所述穿刺针(1)的中轴线上设置有隔板,所述穿刺针(1)被隔板分为放气管(11)和输药管(12),所述操作装置包括枪体(2)以及设置在枪体(2)上的动力机构(6),所述枪体(2)内设有储药腔(3)、抽气腔(4),适配成于储药腔(3)内的第一柱塞组件(31)、适配成于抽气腔(4)内的第二柱塞组件(41),所述放气管(11)的后端与所述抽气腔(4)的前端连接,所述放气管(11)与所述抽气腔(4)连通,所述输药管(12)的后端与所述储药腔(3)的前端连接,所述输药管(12)与所述储药腔(3)连通,所述第一柱塞组件(31)与所述第二柱塞组件(41)均包括柱塞杆(5)以及柱塞密封件(51),所述第一柱塞组件(31)的柱塞杆(5)后端设置有第一传动条(32),所述第二柱塞组件(41)的柱塞杆(5)后端设置有第二传动条(42),所述动力机构(6)连接有驱动轮(61),所述驱动轮(61)设置在所述储药腔(3)与所述抽气腔(4)之间,所述第一传动条(32)与所述第二传动条(42)分别与所述驱动轮(61)的两侧相啮合传动;所述第二传动条(42)的后端设置有轴套(43),所述抽气腔(4)的腔壁上设置有滑槽(44),所述滑槽(44)的后端部设置有卡槽(45),固定栓(46)穿置滑槽(44)于所述轴套(43)连接,所述固定栓(46)沿所述滑槽(44)滑动,拉动所述第二传动条(42)沿所述抽气腔(4)轴向方向滑动,所述固定栓(46)卡在卡槽(45)处时,所述第二传动条(42)脱离与所述驱动轮(61)的啮合;所述储药腔(3)前端设置有第一堵塞(33),所述第一堵塞(33)中心设置有进药孔(34),所述进药孔(34)前端设置有与所述输药管(12)连接的接头,所述抽气腔(4)前端设置有第二堵塞(47),所述第二堵塞(47)中心设置有输气孔(48),所述输气孔(48)前端设置有与所述放气管(11)连接的接头,所述放气管(11)与输药管(12)的后端向两侧分离形成与两个接头适配的接嘴;所述输气孔(48)处设置有第一单向阀(49),所述抽气腔(4)的腔壁上设置有出气孔(7),所述出气孔(7)处设置有第二单向阀(71),出气孔(7)端口处设置有盖帽,所述第一单向阀(49)与所述第二单向阀(71)为常开单向阀;所述驱动轮(61)外周设置有不完全驱动条(62),所述不完全驱动条(62)与所述第一传动条(32)、第二传动条(42)间歇摩擦传动,所述第二传动条(42)的后端与所述抽气腔(4)的底部之间设置蓄力弹簧(40);驱动轮(61)旋转,驱动轮(61)的不完全驱动条(62)与第一传动条(32)摩擦啮合传动,推动第一传动条(32)向前移动,第一柱塞组件(31)的柱塞密封件(51)将储药腔(3)内的药液通过输药管(12)排出,抽气腔(4)内,驱动轮(61)的不完全驱动条(62)与第二传动条(42)摩擦传动,驱动第二传动条(42)向后移动,压缩蓄力弹簧(40),第二柱塞组件(41)的柱塞密封件(51)向后移动,使抽气腔(4)产生负压,第一单向阀(49)打开,第二单向阀(71)关闭,当驱动轮(61)的不完全驱动条(62)与第二传动条(42)脱离啮合时,蓄力弹簧(40)恢复放松状态,第二传动条(42)向前移动,第二柱塞组件(41)的柱塞密封件(51)向前移动,使抽气腔(4)产生高压,第一单向阀(49)关闭,第二单向阀(71)打开。

2.根据权利要求1所述的瘤胃疾病治疗器,其特征是:所述动力机构(6)为直流电机,所述枪体(2)后端向下延伸出手柄(21),所述手柄(21)内设置有电池(22)、电路板(23),所述手柄(21)上设置有调速器(25)及控制所述直流电机正反转的正反开关(24),所述电池(22)、电路板(23)、正反开关(24)、调速器(25)以及直流电机构成电回路,所述驱动轮(61)经减速器与所述直流电机的输出轴相配合。

3.根据权利要求2所述的瘤胃疾病治疗器,其特征是:所述枪体(2)的前端设置有封盖(8),所述穿刺针(1)的后段形成一圈环形圈(13),所述环形圈(13)一侧与所述枪体(2)的前端相抵,其另一侧与所述封盖(8)的内侧相抵。

4.根据权利要求3所述的瘤胃疾病治疗器,其特征是:所述储药腔(3)的腔底设置有供第一传动条(32)来回穿梭的贯通孔,所述第一传动条(32)的尾部穿过贯通孔与固定套(35)连接,所述固定套(35)与枪体(2)尾端之间设置有缓冲弹簧(37)。

5.根据权利要求4所述的瘤胃疾病治疗器,其特征是:所述第一传动条(32)与所述第二传动条(42)上设置有与所述驱动轮(61)配合的驱动面,所述第一传动条(32)的两侧设置有导条(36),所述贯通孔被配置为与所述第一传动条(32)形状对应,从而引导所述第一传动条(32)作直线伸缩移动。

6.根据权利要求5所述的瘤胃疾病治疗器,其特征是:所述放气管(11)的前端管壁上间隔设置进气孔(14)。
