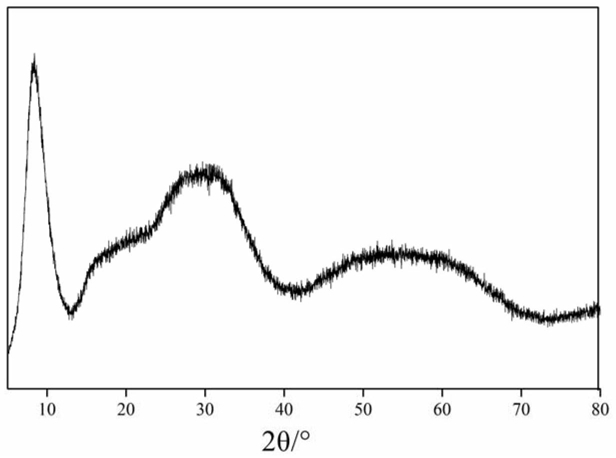

1.一种配位型磷钨酸锆催化剂的制备方法，其特征在于，包括以下步骤：将磷钨酸和ZrCl4分别溶于DMF中得到磷钨酸溶液、ZrCl4溶液，磷钨酸和ZrCl4的摩尔比为3:1～1:3，超声处理后，在5～30min内向ZrCl4溶液内逐滴加入磷钨酸溶液，待均匀混合后，加入三乙胺，三乙胺的添加量为1～3mL/mmol磷钨酸，然后在室温下反应3～6h，老化时间大于4h，分别用DMF、甲醇、无水乙醚洗涤1～3次，在70～100℃进行真空干燥，干燥时间大于8h，即得配位型磷钨酸锆催化剂。

2.根据权利要求1所述的一种配位型磷钨酸锆催化剂的制备方法，其特征在于，所述磷钨酸溶液的浓度为(0.05～0.15)mol/L，所述ZrCl4溶液的浓度为(0.05～0.15)mol/L。

3.根据权利要求1所述的一种配位型磷钨酸锆催化剂的制备方法，其特征在于，所述超声处理的时间为5～30min。

4.权利要求1～3任一所述的一种配位型磷钨酸锆催化剂的制备方法制备得到的配位型磷钨酸锆催化剂。

5.一种催化糠醛加氢制备糠醇的方法，其特征在于，所述方法以权利要求4所述的配位型磷钨酸锆为催化剂，以糠醛为底物，按照0.1～0.3g配位型磷钨酸锆/mmol糠醛加入催化剂，于110～150℃反应0.5～4h。

6.根据权利要求5所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，以异丙醇为氢源，其加入量为5～10mL/mmol糠醛。

7.根据权利要求6所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，所述异丙醇的加入量为5mL/mmol糠醛。

8.根据权利要求5～7任一所述的一种催化糠醛加氢制备糠醇的方法，其特征在于，反应温度为120℃。

9.权利要求5～8任一所述的一种催化糠醛加氢制备糠醇的方法在制备树脂、燃料、合成纤维、橡胶、塑料或农药中的应用。
