1.一种共掺杂TiO2光催化剂的制备方法，其特征在于包括以下步骤：步骤（1）：将Fe(NO3)3 •9H2O固体、钛酸四丁酯溶液、乙酰丙酮溶液加入到无水乙醇中，然后进行磁力搅拌；

步骤（2）：将KI固体、无水乙醇、乙酰丙酮溶液加入到去离子水中，然后进行磁力搅拌；

步骤（3）：将通过步骤（1）得到的混合液匀速滴加到通过步骤（2）得到的混合液中，持续进行磁力搅拌；

步骤（4）：将通过步骤（3）得到的溶液用硝酸调节pH，磁力搅拌，静置形成凝胶；

步骤（5）：将凝胶置于离心管中，加入离心溶剂，置于离心机中离心，离心结束后将上清液倒出，重复该步骤一次；

步骤（6）：将离心后的凝胶置于烘箱中，烘干后研磨，过筛网；

步骤（7）：将过筛网后的粉末置于加热炉中进行煅烧。

2.根据权利要求1所述的共掺杂TiO2光催化剂的制备方法，其特征在于：在步骤（1）中，所述Fe(NO3)3 •9H2O与钛酸四丁酯的摩尔比为0.002~0.005：1，无水乙醇与钛酸四丁酯溶液的体积比为4：3，乙酰丙酮溶液与钛酸四丁酯溶液的体积比为0.04:1，磁力搅拌时间为30~

45min。

3.根据权利要求1所述的共掺杂TiO2光催化剂的制备方法，其特征在于：在步骤（2）中，所述KI与钛酸四丁酯的摩尔比为0.10 0.15:1，无水乙醇与钛酸四丁酯溶液的体积比为8：~

3，乙酰丙酮溶液与钛酸四丁酯溶液的体积比为0.04:1，去离子水与钛酸四丁酯溶液的体积比为0.15:1，各物质的加入顺序为：去离子水、KI固体、无水乙醇、乙酰丙酮溶液，磁力搅拌时间为8 10min。

~

4.根据权利要1所述的共掺杂TiO2光催化剂的制备方法，其特征在于：在步骤（3）中，混合液的滴加速率为0.02 0.1ml/s，在整个滴加过程持续进行磁力搅拌。

~

5.根据权利要求1所述的共掺杂TiO2光催化剂的制备方法，其特征在于：在步骤（4）中，所述混合液pH用硝酸调至2 4后再进行磁力搅拌150 210min。

~ ~

6.根据权利要求1所述的共掺杂TiO2光催化剂的制备方法，其特征在于：在步骤（5）中，所述离心溶剂采用去离子水；所述离心机设定的转速为4000 5000r/min，离心一次时长10~ ~

12min。

7.根据权利要求1所述的共掺杂TiO2光催化剂的制备方法，其特征在于：在步骤（6）中，所述烘箱设定的烘干温度为75 85℃，烘干时长为210 240min；所述筛网采用80 110目筛。

~ ~ ~

8.根据权利要求1所述的共掺杂TiO2光催化剂的制备方法，其特征在于：在步骤（7）中，所述加热炉设定的煅烧温度为400 450℃，煅烧时长为60 90min。

~ ~

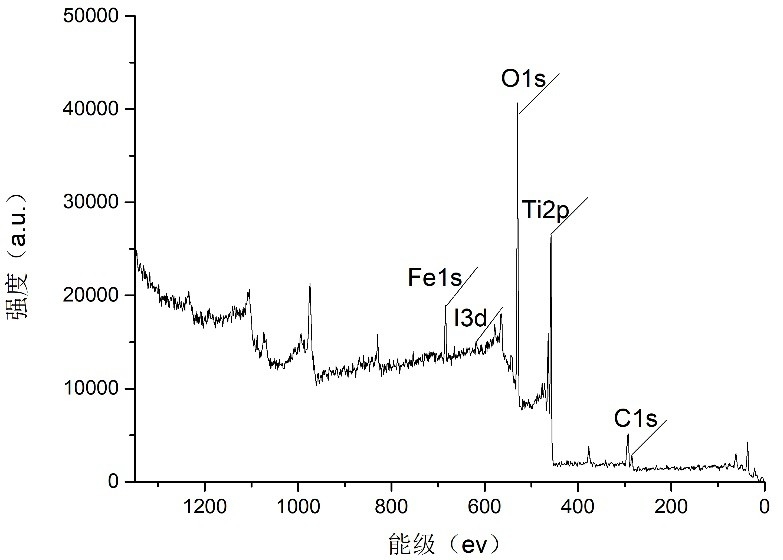

9.一种共掺杂TiO2光催化剂，其特征在于，根据权利要求1～8任意一项所述的制备方法制得。
