专利号: 2019100986511
申请人: 山东天智信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

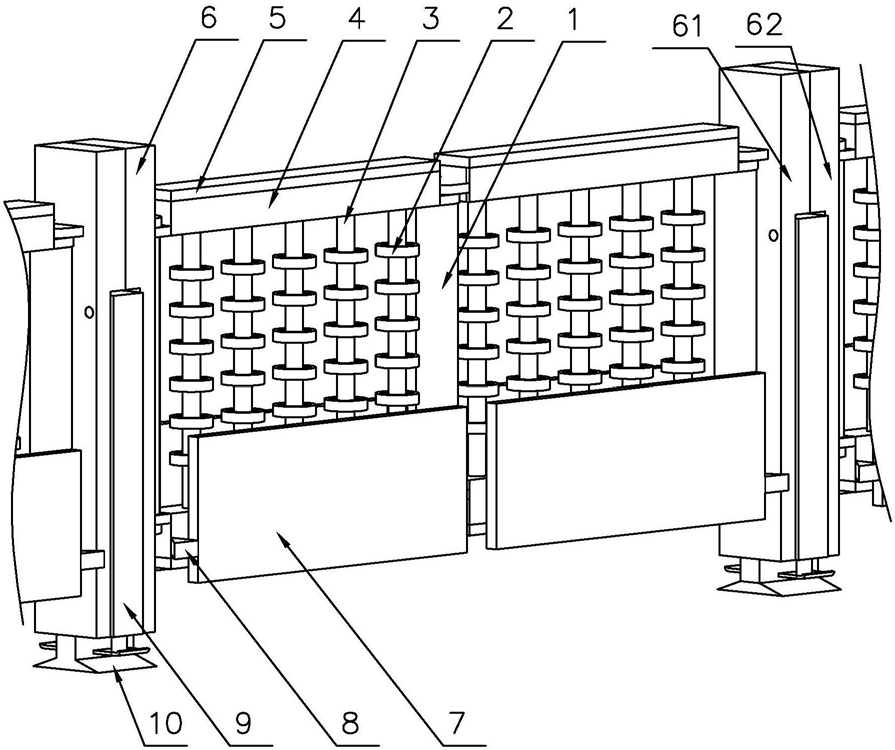

1.一种市政街道防撞护栏,包括支撑座、横梁、防撞板、支撑装置、立柱,其特征在于所述支撑座包括支撑座Ⅰ与支撑座Ⅱ,支撑座Ⅰ一侧设有支撑座Ⅱ,支撑座Ⅰ与支撑座Ⅱ之间通过螺钉连接,支撑座下部设有底座Ⅰ,支撑座两侧设有横梁,横梁包括横梁Ⅰ、横梁Ⅱ,横梁Ⅰ上部设有盖板Ⅰ,横梁Ⅰ下部设有横梁Ⅱ,横梁Ⅱ下部设有盖板Ⅱ,横梁Ⅰ与横梁Ⅱ之间通过若干个支撑杆Ⅰ相连接,支撑杆Ⅰ一侧设有若干个保护圈;横梁一侧设有立柱,横梁Ⅰ与横梁Ⅱ通过支撑板Ⅰ与立柱活动连接支撑座上,相邻支撑座之间的横梁通过立柱与支撑板Ⅰ连接在一起;

所述横梁Ⅱ两侧设有防撞板,防撞板之间通过若干个支撑杆Ⅱ活动连接在横梁Ⅱ上,防撞板一侧设有弹簧Ⅰ,弹簧Ⅰ设置在支撑杆Ⅱ上;防撞板一侧设有支撑装置,支撑装置连接在支撑座上,所述支撑装置包括支撑板Ⅱ、支撑杆Ⅳ、弹簧Ⅱ、支撑板Ⅲ,所述支撑座一侧设有支撑板Ⅱ,支撑板Ⅱ一端通过转轴Ⅱ活动连接在支撑座上,支撑板Ⅱ一侧设有滑块Ⅰ,滑块Ⅰ在导向槽内滑动,滑块Ⅰ一侧设有支撑板Ⅲ,滑块Ⅰ另一侧设有弹簧Ⅱ,弹簧Ⅱ连接在滑块Ⅰ与支撑板Ⅱ内,滑块Ⅰ一侧设有支撑杆Ⅳ,支撑杆Ⅳ一端与滑块Ⅰ之间通过销轴活动连接,支撑杆Ⅳ另一端通过转轴Ⅲ活动连接在支撑座上;

支撑装置一侧设有固定装置Ⅱ,所述固定装置Ⅱ包括固定箱、支撑块Ⅱ、齿条Ⅱ,固定杆Ⅰ、固定杆Ⅱ、齿轮Ⅱ,所述支撑座一侧设有固定箱,固定箱内部设有齿轮Ⅱ,齿轮Ⅱ通过转轴Ⅳ活动连接在固定箱上,齿轮Ⅱ两侧设有齿条Ⅱ,两个齿条Ⅱ交错分布在齿轮Ⅱ两侧,齿条Ⅱ在固定箱内滑动,齿条Ⅱ一侧设有限位块,齿条Ⅱ一端设有支撑块Ⅱ,齿条Ⅱ另一端通过弹簧Ⅳ连接在固定箱上,两个齿条Ⅱ一侧分别设有固定杆Ⅰ与固定杆Ⅱ,支撑块Ⅱ一侧设有支撑块Ⅰ,支撑块Ⅰ设置于防撞板上,对应两个支撑装置的两个固定装置Ⅱ交错分布在支撑座内。

2.根据权利要求1所述的一种市政街道防撞护栏,其特征在于所述支撑装置下部设有滑块Ⅱ,滑块Ⅱ在导向槽内滑动,滑块Ⅱ一侧设有弹簧Ⅲ,滑块Ⅱ一端设有底座Ⅱ。

3.根据权利要求1所述的一种市政街道防撞护栏,其特征在于所述支撑杆Ⅰ两侧设有连接轴,连接轴两侧设有固定环Ⅰ与固定环Ⅱ,连接轴通过固定环Ⅰ与固定环Ⅱ连接在横梁上。

4.根据权利要求1所述的一种市政街道防撞护栏,所述防撞板包括保护层、缓冲层、支撑层。

5.根据权利要求1-4所述的一种市政街道防撞护栏,所述横梁Ⅱ一侧设有固定装置Ⅰ,所述固定装置Ⅰ包括支撑杆Ⅲ、拉簧、链条、转盘,所述横梁Ⅱ一侧设有转盘,转盘一侧设有齿轮Ⅰ,转盘与齿轮Ⅰ通过转轴Ⅰ活动连接在横梁Ⅱ上,齿轮Ⅰ一侧设有齿条Ⅰ,齿条Ⅰ连接在两个防撞板上,转盘另一侧设有链条,链条一端连接在转盘上,链条另一端设有挡板,挡板一侧设有支撑杆Ⅲ,支撑杆Ⅲ一侧设有拉簧,相邻横梁Ⅱ之间对称设有固定装置Ⅰ,两个固定装置Ⅰ之间设有固定块,固定块连接在一侧支撑杆Ⅲ上。
