1.一种有机染料降解催化剂，具有式I所示分子结构：

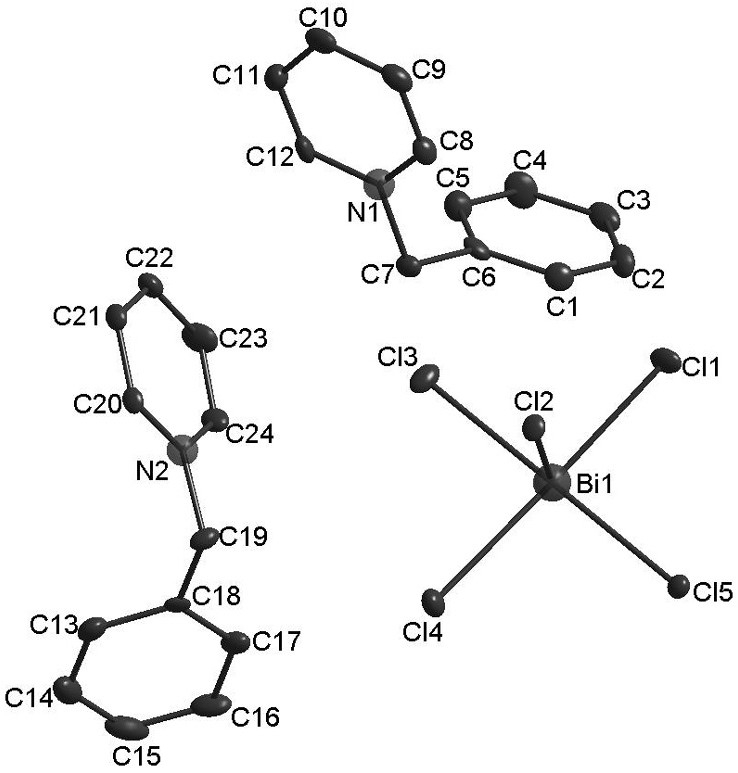

（I）。

2. 根据权利要求1所述的有机染料降解催化剂，其特征在于：所述催化剂为晶体形态，属于单斜晶系，P2(1)/c空间群，a  为13.34-13.35 Å，b为10.24-10.25 Å，c为18.98-18.99 Å，β为92.60-92.62°，该化合物有2个苄基吡啶季铵盐阳离子和一个五氯合铋阴离子组成，其中在晶体结构中阴离子以二聚体形式存在。

3.权利要求1或2所述有机染料降解催化剂的制备方法，其特征在于，包括以下步骤：（1）取一定量氯化苄和一定量吡啶混合，加入适量乙酸乙酯溶解，于加热条件下搅拌回流后，进行浓缩、洗涤和干燥，得到黄色油状物，即为氯化苄基吡啶盐；

（2）取一定量所得氯化苄基吡啶盐于容器中，加入适量甲醇溶解；取一定量BiCl3于另一容器中，加入适量浓盐酸溶解；将两容器中液体混合，加热条件下搅拌回流后，过滤，将所得滤液静置、自然挥发，析出无色透明晶体，即得。

4.根据权利要求3所述的制备方法，其特征在于：步骤（1）中所用氯化苄和吡啶之间的摩尔比为1:0.8-1.2。

5.根据权利要求3所述的制备方法，其特征在于：步骤（2）中所用氯化苄基吡啶盐和BiCl3之间的摩尔比为1:0.4-0.6。

6.根据权利要求3所述的制备方法，其特征在于：所述加热条件为65-70℃；步骤（1）中回流至少10小时；步骤（2）中回流至少0.5小时；所述浓盐酸浓度为36-38%。

7.一种有机染料降解复合催化材料，其特征在于：包括权利要求1或2所述有机染料降解催化剂，以及其负载的一定量的CdS。

8.权利要求7所述有机染料降解复合催化材料的制备方法，其特征在于，包括以下步骤：取一定量Cd(NO3)2或其水合物溶于适量蒸馏水中，加入一定量所述有机染料降解催化剂，超声波处理混匀，然后，再加热，缓慢滴入一定量硫化钠水溶液，继续搅拌加热，将反应所得沉淀用水多次洗涤，最后真空干燥，即得。

9.根据权利要求8所述的制备方法，其特征在于：所用Cd(NO3)2与硫化钠的摩尔比为1:

0.8-1.2，所用Cd(NO3)2与所述催化剂的重量比为1:2-6.2。

10.根据权利要求8所述的制备方法，其特征在于：所述加热为在80℃条件下加热至少

5min；所述真空干燥为在60℃条件下至少6h。
