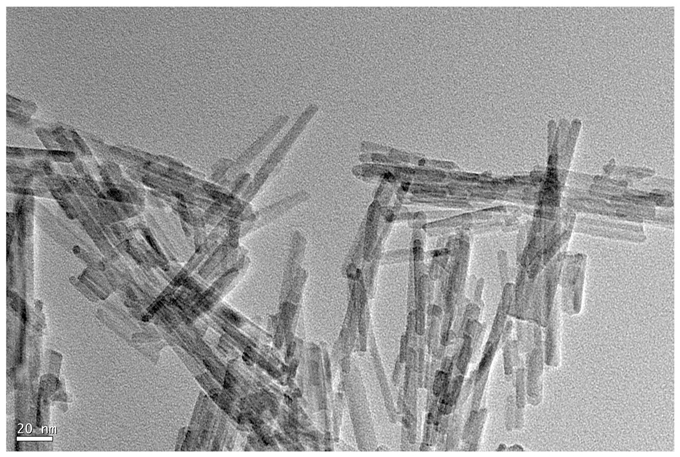

1.一种CuOX/OMS-2催化剂的制备方法，其特征在于，包括下述步骤：步骤1，分别称取氧化锰八面体分子筛OMS-2、硝酸铜加入水，在20-35 ℃下超声2-4 h，搅拌15-24 h，得到混合物；

步骤2，将步骤1的混合物在70-100 ℃下减压蒸馏1-3 h，100-120 ℃下干燥3-5 h；

步骤3，将步骤2的干燥产品在300-400 ℃下煅烧1-3 h，制得所述CuOX/OMS-2催化剂。

2.根据权利要求1所述的CuOX/OMS-2催化剂的制备方法，其特征在于：所述步骤1中氧化锰八面体分子筛OMS-2与硝酸铜的质量比为20 3。

~

3.根据权利要求1所述的CuOX/OMS-2催化剂的制备方法，其特征在于：所述步骤4中CuOX/OMS-2催化剂中铜的质量含量为0.5-1.8%。

4.根据权利要求1所述的CuOX/OMS-2催化剂的制备方法，其特征在于：所述步骤4中CuOX/OMS-2催化剂中x为0.5-1。

5.根据权利要求1-4任一项所述制备得到的CuOX/OMS-2催化剂在降解有机污染物中的应用。

6.根据权利要求5所述的应用，其特征在于，所述的有机污染物包括酸性橙7、亚甲基蓝、活性蓝19、活性红2、罗丹明B。

7.根据权利要求1-4任一项所述制备得到的CuOX/OMS-2催化剂在催化降解对硝基苯酚、

2,4-二硝基苯酚、或4-硝基苯重氮四氟硼酸盐与硼氢化钠反应上的应用。
