专利号: 2019100767478
申请人: 湖南湘星环保水处理设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-05-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

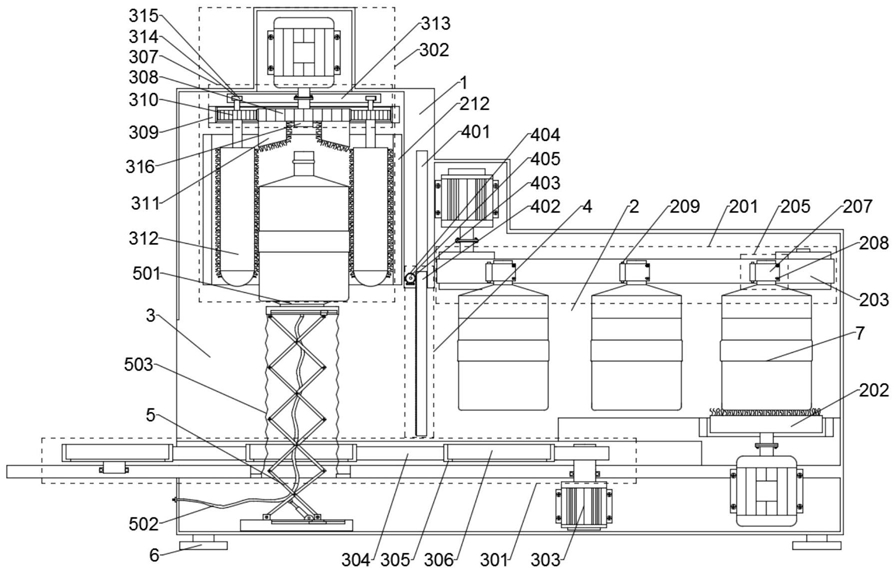

1.一种纯净水桶自动外洗机,包括主机(1)和设置在主机(1)底部的支撑脚(6),其特征在于:所述主机(1)分为桶底清洗区(2)和桶身清洗区(3),所述桶底清洗区(2)与桶身清洗区(3)之间设置有起到分隔作用的隔离组件(4);所述桶身清洗区(3)内设置有用于带动水桶运动的第一传送组件(301)和清洗桶身的第一清洗组件(302),所述第一传送组件(301)包括通过伺服电机(303)驱动的第一传送带(304),在所述第一传送带(304)上等间距设置有若干用于固定水桶的固定块(305),所述固定块(305)上开设有凹字形的通槽(306);所述第一传送组件(301)包括设置在主机(1)顶部内壁的行星齿轮构件(307),所述行星齿轮构件(307)包括恒星齿轮(308)、齿轮环(309)、行星齿轮(310),所述恒星齿轮(308)的上方设置有驱动电机(404),且所述恒星齿轮(308)设置在齿轮环(309)的中心位置,所述行星齿轮(310)啮合连接在恒星齿轮(308)与齿轮环(309)之间,所述恒星齿轮(308)上设置有可贴合水桶顶部的转动清扫块(311),且所述行星齿轮(310)上设置有可贴合水桶侧壁的转动清扫滚轮(312);所述第一传送组件(301)还包括可穿过通槽(306)与恒星齿轮(308)中心轴对应设置的升降平台(5),所述升降平台(5)的表面设置有吸盘(501),所述吸盘(501)通过气管(502)与外界气泵连接,且在所述升降平台(5)的上还设置有可罩住升降平台(5)的波纹管(503)。2.根据权利要求1所述的一种纯净水桶自动外洗机,其特征在于:所述行星齿轮构件(307)还包括设置在行星齿轮(310)上方的圆形轨道盘(313),所述圆形轨道盘(313)上开设有环形滑道(314),所述行星齿轮(310)上设置有与环形滑道(314)对应的转动滑块(315),所述行星齿轮(310)通过转动滑块(315)与环形滑道(314)的咬合滑动连接在圆形轨道盘(313)上。3.根据权利要求1所述的一种纯净水桶自动外洗机,其特征在于:所述恒星齿轮(308)上还设置有可嵌入水桶开口处的圆柱形桶塞(316)。4.根据权利要求1所述的一种纯净水桶自动外洗机,其特征在于:所述隔离组件(4)包括开设在主机(1)内部的收缩槽(401)和设置在收缩槽(401)内的隔板(402),所述隔板(402)上设置有齿条(403),在所述收缩槽(401)的一侧设置有通过驱动电机(404)驱动并与齿条(403)啮合连接的齿轮(405)。5.根据权利要求1所述的一种纯净水桶自动外洗机,其特征在于:所述桶底清洗区(2)内设置有第二传送组件(201)和通过驱动电机(404)驱动用于清洗水桶底部的清洗盘(202),所述第二传送组件(201)包括通过伺服电机(303)驱动的第二传送带(203)和设置在第二传送带(203)前方的限位条(204),所述第二传送带(203)上安装有可卡住水桶桶口并与限位条(204)对应设置的卡合构件(205)。6.根据权利要求5所述的一种纯净水桶自动外洗机,其特征在于:所述卡合构件(205)包括开设有弧形槽结构的安装块(206),在所述安装块(206)上转动连接有固定片(207),且所述固定片(207)远离安装块(206)的一侧设置有滚动轮(208)。7.根据权利要求6所述的一种纯净水桶自动外洗机,其特征在于:所述固定片(207)通过转轴(209)转动连接在固定块(305)上,且所述转轴(209)上设置有扭簧(210)。8.根据权利要求5所述的一种纯净水桶自动外洗机,其特征在于:所述限位条(204)的两端头处均为弧形结构,且在所述限位条(204)上开设有与滚动轮(208)对应的限位滑槽

(211)。9.根据权利要求1所述的一种纯净水桶自动外洗机,其特征在于:所述转动清扫滚轮(312)远离行星齿轮(310)的一端为弧形结构。
