专利号: 2017104956840
申请人: 蔡留凤
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

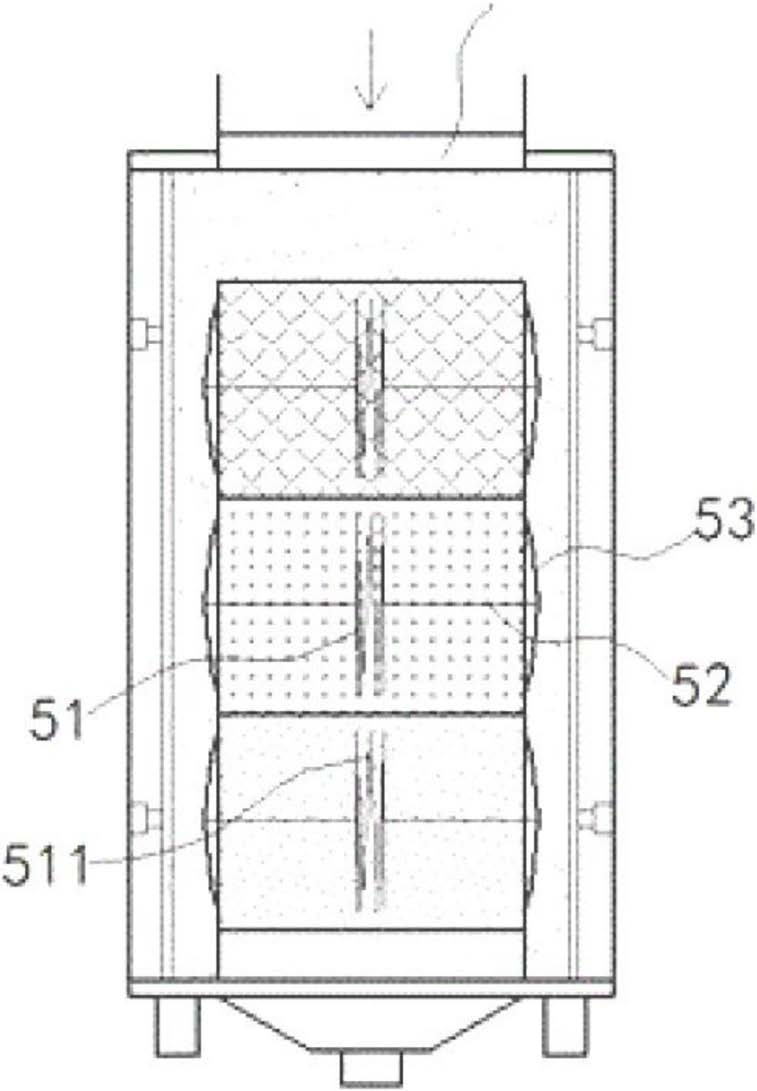

1.一种自清洗净水器的工作方法,包括有净水箱(1)、进水口(2)、出水口(3)和净水口(4);所述进水口(2)安装在净水箱(1)的顶板上,所述出水口(3)和净水口(4)安装在净水箱(1)的底板上;其特征在于:在所述净水箱(1)内的竖直轴线上安装有呈柱形的滤芯(5),所述滤芯(5)的顶面和底面分别正对所述进水口(2)和所述净水口(4);在所述净水箱(1)内还安装有两个对称的、可水平移动的活塞片(11),所述活塞片(11)由固定在净水箱(1)侧壁上的驱动支杆(12)控制移动;在所述滤芯(5)内部竖直安装有挤压片(51),所述挤压片(51)通过水平的连杆(52)连接弹片(53),所述弹片(53)位于滤芯(5)正对活塞片(11)的侧面上;

所述的工作方法,包括:在自然状态下,所述驱动支杆处于缩进状态,两个所述活塞片贴近净水箱的侧壁,此时活塞片和滤芯之间存在空隙;在需要使用净化水时,打开净水口、关闭出水口,同时伸长驱动支杆使所述活塞片紧贴滤芯,此时活塞片压紧所述弹片并卡紧所述滤芯;从进水口流进的原水仅能够逐层渗透滤芯,被滤芯净化的原水最终从净水口流出,原水中的杂质滞留在所述滤芯处;

在需要使用生活用水时,打开出水口、关闭净水口,同时缩进驱动支杆使所述活塞片贴近净水箱的侧壁,从进水口流进的原水进入净水箱并从滤芯和活塞片之间的空隙中流过,原水最终从出水口排出;在原水流经滤芯和活塞片之间时,由于水流通道变得狭窄,水流速度明显加快,根据文丘里效应,此处的静息压强变小,因此在压力差的作用下,所述弹片将发生形变,形变的弹片将带动所述连杆发生位移,连杆拉动所述挤压片运动,从而使挤压片挤压所述滤芯。

2.根据权利要求1所述的自清洗净水器的工作方法,其特征在于:在所述进水口(2)安装有紊流转轮(21),所述紊流转轮(21)为非对称叶轮。
