专利号: 2019100720043
申请人: 赣南师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

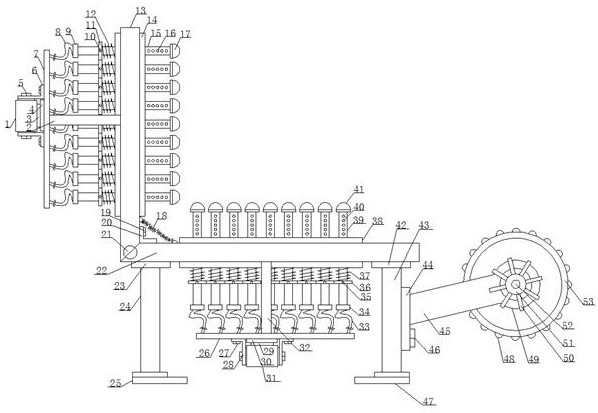

1.一种家具可控舒适沙发,包括第二定位板(22),其特征在于:所述第二定位板(22)左侧设置有第一定位板(13),所述第一定位板(13)和第二定位板(22)之间安装有第一转轴(21),所述第一定位板(13)右侧下端设置有第二固定杆(20),所述第二固定杆(20)与第一定位板(13)之间安装有第三紧固螺钉(19),所述第一定位板(13)和第二定位板(22)之间固定安装有第二螺旋弹簧(18),所述第一定位板(13)中部固定安装有第二固定板(14),所述第二固定板(14)左侧均匀固定安装有第一螺旋弹簧(12),所述第一螺旋弹簧(12)左端固定安装有第一套环(11),所述第一套环(11)内部套接有第一导向管(15),所述第一导向管(15)与第一套环(11)之间安装有第二紧固螺钉(10),所述第一导向管(15)表面均匀开有第一通孔(16),所述第一导向管(15)右端固定安装有第一推块(17),所述第一导向管(15)左端固定安装有接头(9),所述接头(9)左侧固定安装有与之相通的第一连接管(8),所述第一连接管(8)左侧固定安装有第一固定板(7),所述第一固定板(7)左侧固定安装有第一连接环(4),所述第一连接环(4)左侧固定安装有与之相接通的第一出风管(3),所述第一出风管(3)左侧固定安装有第一风机(1),所述第一风机(1)外侧对称设置有第一固定杆(6),所述第一固定杆(6)分别与第一风机(1)和第一固定板(7)之间安装有第一紧固螺钉(5),所述第一固定板(7)与第一定位板(13)之间固定安装有第一支撑杆(2),所述第二定位板(22)中部固定安装有支撑板(38),所述支撑板(38)下侧均匀固定安装有第三螺旋弹簧(37),所述第三螺旋弹簧(37)下端固定安装有第二套环(36),所述第二套环(36)内部设置有第二导向管(39),所述第二导向管(39)与第二套环(36)之间安装有第五紧固螺钉(35),所述第二导向管(39)上端固定安装有第二推块(41),所述第二导向管(39)表面均匀开有第二通孔(40),所述第二导向管(39)下端固定安装有与之相接通的第二接头(34),所述第二接头(34)下侧固定安装有第二连接管(33),所述第二连接管(33)下端固定安装有第三固定板(26),所述第三固定板(26)与第二定位板(22)之间固定安装有第三支撑杆(32),所述第三固定板(26)下侧固定安装有第二连接环(30),所述第二连接环(30)下侧固定安装有第二出风管(29),所述第二出风管(29)下端固定安装有第二风机(31),所述第二风机(31)左右对称设置有第三固定杆(28),所述第三固定杆(28)分别与第二风机(31)和第三固定板(26)之间安装有第四紧固螺钉(27),所述第二定位板(22)下表面左侧固定安装有第一固定块(23),所述第一固定块(23)下侧固定安装有第二支撑杆(24),所述第二支撑杆(24)下端固定安装有第一底板(25),所述第二定位板(22)下表面右侧固定安装有第二固定块(42),所述第二固定块(42)下侧固定安装有第四支撑杆(43),所述第四支撑杆(43)下端固定安装有第二底板(47),所述第四支撑杆(43)右侧对称设置有第三固定块(44),所述第三固定块(44)与第四支撑杆(43)之间安装有第六紧固螺钉(46),所述第三固定块(44)右侧倾斜固定安装有导向杆(45),所述导向杆(45)右端固定安装有第一定位环(49),所述第一定位环(49)之间安装有第二转轴(52),所述第二转轴(52)表面固定安装有滚筒(53),所述滚筒(53)表面均匀固定安装有按摩块(48),所述第二转轴(52)表面外侧对称设置有第二定位环(51),所述第二定位环(51)表面均匀固定安装有扇叶(50)。

2.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述第一导向管(15)分别与第二固定板(14)和第一套环(11)滑动配合。

3.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述第一连接管(8)为橡胶软管且与第一接头(9)相接通。

4.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述第一固定板(7)为空腔结构且分别与第一连接管(8)和第一连接环(4)相接通。

5.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述第二固定杆(20)为L性结构。

6.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述第一推块(17)和第二推块(41)分别为橡胶材料制成。

7.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述第二导向管(39)分别与支撑板(38)和第二套环(36)滑动配合。

8.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述第二连接管(33)为橡胶软管且与第二接头(34)相接通。

9.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述第三固定板(26)为空腔结构且分别与第二连接管(33)和第二连接环(30)相接通。

10.根据权利要求1所述的一种家具可控舒适沙发,其特征在于:所述按摩块(48)为丁青胶材料制成的球形结构且内部盘绕有电阻丝。
