专利号: 2019100431861
申请人: 宁波城市职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

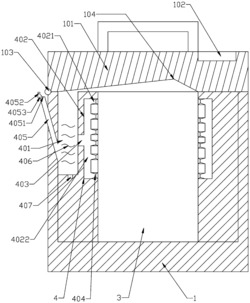

1.一种蒸汽环绕的电饭煲,包括一电饭煲的本体(1)和一锅体(2),所述本体(1)内设有可放置锅体(2)的内腔(3),所述本体(1)上端设有一用于密封内腔(3)的第一翻盖(101),所述第一翻盖(101)上端面设有可对锅体(2)内进行泄压的出气装置(102),所述第一翻盖(101)通过第一转轴(103)转动连接与本体(1)上端面,其特征在于:所述本体(1)内设有一连通内腔(3)内侧壁的蒸汽环绕装置(4),所述蒸汽环绕装置(4)包括一储水箱(401)和蒸汽环绕管道(402),所述蒸汽环绕管道(402)侧壁一侧通过第一管道(403)与储水箱(401)连通,所述蒸汽环绕管道(402)背离第一管道(403)一侧设有多个呈环状阵列分布且连通内腔(3)内侧壁的第二管道(404),所述储水箱(401)侧壁设有一伸出本体(1)侧壁并可供水进入的进水管(405),所述储水箱(401)内设有一可对水进行加热的加热装置(406),所述储水箱(401)内还设有一可将水进行雾化的雾化装置(407),所述锅体(2)侧壁设有可与内腔(3)内侧壁上的第二管道(404)相连通的第一通孔(201)。

2.根据权利要求1所述的一种蒸汽环绕的电饭煲,其特征在于:所述蒸汽环绕管道(402)呈周向环绕内腔(3)外侧壁分布,所述内腔(3)内侧壁周向阵列分布有多个第二通孔(301),所述蒸汽环绕管道(402)背离第一管道(403)一侧设有多个呈环状阵列分布且连通内腔(3)内侧壁上第二通孔(301)的第二管道(404)。

3.根据权利要求2所述的一种蒸汽环绕的电饭煲,其特征在于:所述蒸汽环绕管道(402)包括四根周向环绕于内腔(3)外侧壁的环状管道(4021),且四根环状管道(4021)靠近储水箱(401)一侧通过第三管道(4022)与第一管道(403)连通,所述环状管道(4021)背离第三管道(4022)一侧通过多个呈环状阵列分布的第二管道(404)与内腔(3)内侧壁的第二通孔(301)相连通,且各个第二管道(404)之间的间距夹角为30°,即所述环状管道(4021)背离第三管道(4022)一侧环绕内腔(3)外侧壁周向设有12个能与第二通孔(301)连通的第二管道(404)。

4.根据权利要求1所述的一种蒸汽环绕的电饭煲,其特征在于:所述储水箱(401)内侧壁设有可对储水箱(401)内水进行加热的加热装置(406),该所述加热装置(406)为电热丝结构,所述储水箱(401)底部还设有可对水进行雾化处理的雾化装置(407),该雾化装置(407)为雾化片。

5.根据权利要求1所述的一种蒸汽环绕的电饭煲,其特征在于:所述锅体(2)侧壁上的第一通孔(201)包括设于锅体(2)内侧壁的第三通孔(202)和设于锅体(2)外侧壁并与第三通孔(202)相对应的中心带有通孔的第一凸起(203),所述第一通孔(201)的分布结构为与第二通孔(301)相对应的周向环绕分布,即所述锅体(2)外侧壁周向设有四层可与第二通孔(301)相对应的第一凸起(203),且每层第一凸起(203)之间的间距夹角为30°。

6.根据权利要求1所述的一种蒸汽环绕的电饭煲,其特征在于:所述第二管道(404)一端与环状管道(4021)相连通,所述第二管道(404)背离环状管道(4021)一端与内腔(3)内侧壁的第二通孔(301)相连通,所述第二通孔(301)为一梯台结构的中心带有一通孔凹槽,所述第一凸起为可嵌入凹槽内的梯台状凸起。

7.根据权利要求1所述的一种蒸汽环绕的电饭煲,其特征在于:所述储水箱(401)侧壁还设有一进水管(405),所述进水管(405)穿过本体(1)侧壁伸出本体(1)外,所述进水管(405)背离储水箱(401)一端设有一进水口(4051),所述进水口(4051)处设有一可封闭进水口(4051)或打开进水口(4051)的第二翻盖(4052),所述第二翻盖(4052)通过第二转轴(4053)转动连接进水口(4051)。

8.根据权利要求1所述的一种蒸汽环绕的电饭煲,其特征在于:所述第一翻盖(101)下端面处设有一可对锅体(2)内蒸汽进行导向至储水箱(401)的导向面结构(104),所述导向面结构(104)位于内腔(3)和储水箱(401)的正上方,所述导向面结构(104)为一弧形凹槽结构,所述导向面结构(104)一端位于内腔(3)正上方,所述导向面结构(104)远离内腔(3)一端位于储水箱(401)正上方。

9.根据权利要求1所述的一种蒸汽环绕的电饭煲,其特征在于:所述锅体(2)内侧壁还设有一方便使用者加水的刻度尺结构(204)。
