专利号: 2019100416575
申请人: 王微静
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-12-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

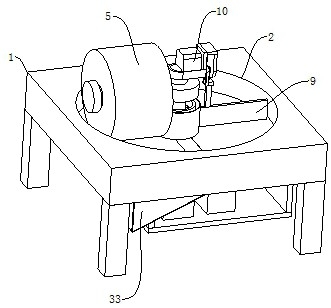

1.一种谷物磨粉机,其特征在于:包括磨粉台(1),还包括磨压机构和推料机构,所述磨粉台(1)的顶部开设有圆形磨压切槽(2),磨压切槽(2)的中心处设有圆形穿口,圆形穿口的一侧设有用于下料的条形穿口(3),条形穿口(3)内设有一个一端能够延伸磨压切槽(2)中心处旋转的条形挡板(4),磨压机构包括水平旋转磨压组件,水平旋转磨压组件包括一个能够沿着磨压切槽(2)的内部旋转的磨压辊轮(5)和用于驱动磨压辊轮移动的驱动组件(6),磨压辊轮(5)设置在磨压切槽(2)的内部,并且磨压辊轮(5)的外圈能够与磨压切槽(2)的内部底部抵触,驱动组件(6)包括有旋转内轴(7)和驱动电机(8),驱动电机(8)设置在磨粉台(1)的下方,驱动电机(8)呈竖直设置并且输出端与旋转内轴(7)固定连接,旋转内轴(7)的一端穿过圆形穿口向上延伸,旋转内轴(7)的延伸端与磨压辊轮传动连接,推料机构包括有用于推料的推料板(9)和用于驱动推料板(9)翻转的翻转组件(10),翻转组件(10)固定安装在旋转内轴(7)的顶部,推料板(9)呈竖直设置在磨压切槽的内部,推料板(9)的长度等于磨压切槽(2)的半径,推料板(9)的底部能够与磨压切槽(2)的底部抵触,推料板(9)的顶部一侧与翻转组件(10)的工作端固定连接;

所述磨压切槽(2)的圆形穿口内部设有呈竖直设置的外套杆(11),条形挡板(4)的一端向外套杆(11)的内部延伸,磨粉台(1)的内部设有用于供条形挡板(4)移动的扇形内槽(12),外套杆(11)上设有用于避让条形挡板(4)的条形避让口(13),条形挡板(4)的延伸端设有一个中部套杆(14),该中部套杆(14)的轴线与外套杆(11)的轴线相同,中部套杆(14)通过第一轴承设置在外套杆的内部,旋转内轴(7)通过第二轴承设置在中部套杆(14)的内部;

所述中部套杆(14)的底部向磨粉台(1)的底部延伸,中部套杆(14)的延伸端设有副齿轮(15),副齿轮(15)与中部套杆(14)固定连接,副齿轮(15)的一侧设有主齿轮(16),主齿轮(16)与副齿轮(15)啮合设置,副齿轮(15)的下方设有中空矩形架(17),矩形架(17)的内部设有旋转电机(18),旋转电机(18)的输出端贯穿矩形架(17)的顶部与主齿轮(16)的中心处固定连接,驱动电机(8)固定安装在矩形架(17)的内部,驱动电机(8)的输出端贯穿矩形架(17)的顶部与旋转内轴(7)的底部固定连接。

2.根据权利要求1所述的一种谷物磨粉机,其特征在于:所述翻转组件(10)包括套座(19)、翻转电机(20)、摇杆(21)、导杆(22)和固定杆(23),套座(19)呈水平固定安装在旋转内轴的顶部,翻转电机(20)呈水平固定安装在套座(19)的顶部,套座(19)远离磨压辊轮(5)的顶部一端设有呈竖直设置的轴承座(24),翻转电机(20)的输出端能够旋转的穿过轴承座(24)的内圈向外延伸,摇杆(21)的一端与翻转电机(20)的输出端固定连接,导杆(22)设置在摇杆的另一端,摇杆(21)靠近导杆(22)的一端设有拨动柱(25),导杆(22)上设有用于供拨动柱(25)直线移动的直线滑道(26),导杆(22)远离摇杆(21)的一侧设有L型固定架(27),L型固定架(27)上设有第三轴承,导杆(22)靠近摇杆(21)的一端设有铰接柱(28),铰接柱(28)位于导杆(22)远离摇杆(21)的一侧,铰接柱(28)的一端能够旋转的插设于第三轴承的内圈,固定杆(23)的一端与导杆(22)远离摇杆(21)的一端侧壁固定连接,固定杆(23)的另一端与推料板(9)的顶部一端固定连接。

3.根据权利要求2所述的一种谷物磨粉机,其特征在于:所述磨压辊轮(5)的中端设有贯穿两面的圆形穿孔(29),圆形穿孔(29)的内部设有导向固定杆(30),导向固定杆(30)通过第四轴承能够旋转的设置在圆形穿孔(29)的内部,导向固定杆(30)靠近旋转内轴的一端设有固定环(31),固定环(31)固定安装在旋转内轴上,固定环(31)的一端与导向固定杆(30)的一端固定连接。

4.根据权利要求3所述的一种谷物磨粉机,其特征在于:所述推料板(9)的一侧底端设有倾斜条(32),该倾斜条(32)横截面为三角体结构,倾斜条(32)与推料板(9)的侧壁固定连接。

5.根据权利要求4所述的一种谷物磨粉机,其特征在于:所述磨粉台(1)的下方设有下料轨道(33),该下料轨道(33)的宽度等于条形穿口(3)的长度,该下料轨道(33)倾斜向下设置,该下料轨道(33)与磨粉台(1)的底部固定连接。
