专利号: 2019100112743
申请人: 安徽琼钰刷业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

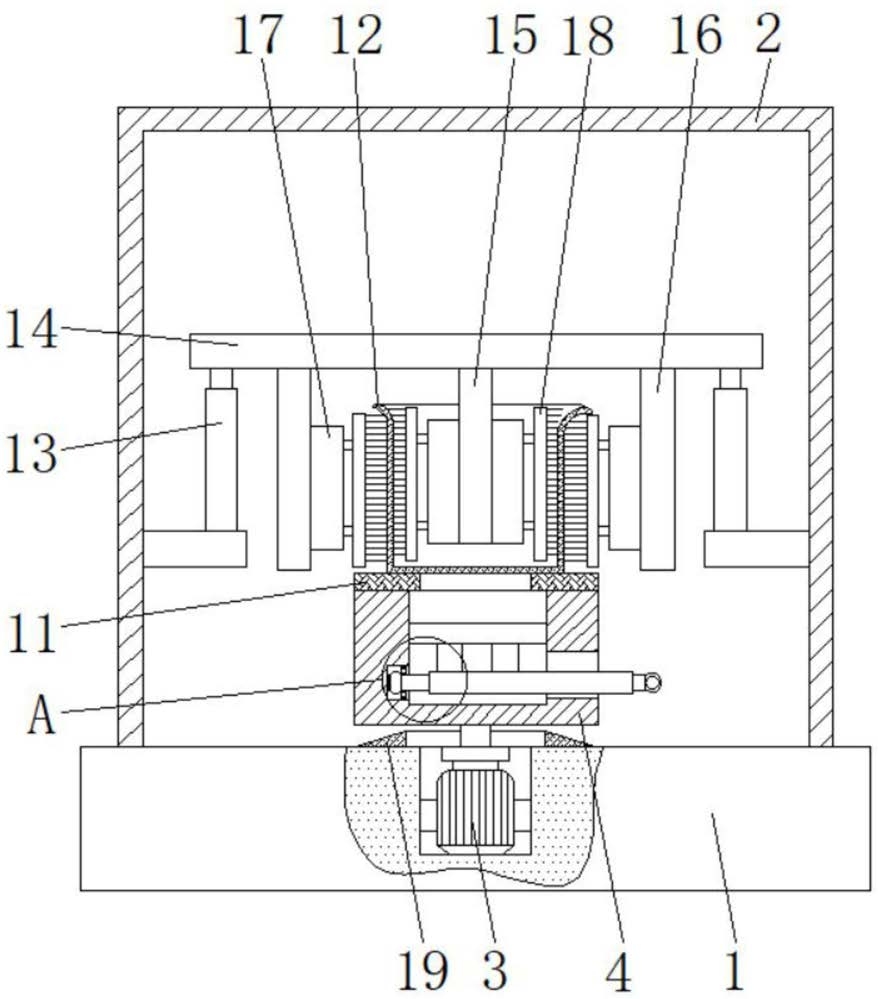

1.一种玻璃器皿清洁用毛刷清洗装置,包括底座(1),其特征在于:所述底座(1)的顶部固定安装有外罩(2),所述底座(1)的中部开设有空腔,且底座(1)上空腔的内壁上固定安装有电机(3),所述电机(3)的输出轴固定连接有固定座(4),所述固定座(4)的顶部开设有凹槽(5),所述固定座(4)的右侧壁开设有通槽,且固定座(4)上的通槽与上凹槽(5)相通,所述凹槽(5)左侧的内壁开设有插槽,所述凹槽(5)上的插槽的内顶壁和内底壁均设置有扣接机构(6),所述凹槽(5)的内侧壁之间滑动连接有活塞(7),所述活塞(7)的底部通过连接固定块固定连接有套管(8),且套管(8)的右端穿过固定座(4)上的,所述套管(8)的内部活动插接有插杆(9),且插杆(9)的左端穿过套管(8)并延伸至凹槽(5)上插槽的内部,所述插杆(9)左端的外圆面套接有限位圈(10);

所述固定座(4)的顶部固定连接有橡胶垫(11),所述橡胶垫(11)的顶部放置有玻璃器皿(12);

所述外罩(2)的左右侧壁均通过固定板固定连接电动推杆(13),两个所述电动推杆(13)的顶端之间固定安装有横板(14),所述横板(14)的底部固定连接有第一固定柱(15)和两个第二固定柱(16),且第一固定柱(15)位于两个第二固定柱(16)之间,所述第一固定柱(15)的左右侧面和两个第二固定柱(16)相靠近的侧面均设置有压紧机构(17),所述压紧机构(17)上设置有毛刷(18)。

2.根据权利要求1所述的一种玻璃器皿清洁用毛刷清洗装置,其特征在于:所述扣接机构(6)包括固定管(61),且固定管(61)的一端活动插接有支杆(62),所述支杆(62)的远离固定管(61)的一端与凹槽(5)上的插槽内壁固定连接,所述固定管(61)与凹槽(5)上插槽的内壁之间固定连接有第一弹簧(63)。

3.根据权利要求1所述的一种玻璃器皿清洁用毛刷清洗装置,其特征在于:所述压紧机构(17)包括固定罩(171),所述固定罩(171)的侧面开设有开口,所述固定罩(171)的内顶壁和内底壁之间滑动连接有滑板(172),所述滑板(172)的侧面与固定罩(171)的内侧壁之间固定连接有两个第二弹簧(173),所述滑板(172)远离第二弹簧(173)的侧面固定连接有两个支架(174),且两个第二弹簧(173)远离滑板(172)的一端与毛刷(18)侧面固定连接。

4.根据权利要求1所述的一种玻璃器皿清洁用毛刷清洗装置,其特征在于:所述橡胶垫(11)顶部的中部开设有圆孔,且橡胶垫(11)上的圆孔直径值小于凹槽(5)的直径值。

5.根据权利要求2所述的一种玻璃器皿清洁用毛刷清洗装置,其特征在于:所述固定管(61)远离第一弹簧(63)的一端设置有圆弧凸块,且固定管(61)上的圆弧凸块与插杆(9)的外表面相接触。

6.根据权利要求1所述的一种玻璃器皿清洁用毛刷清洗装置,其特征在于:所述底座(1)的顶部设置有梯形阻水座(19),且梯形阻水座(19)位于固定座(4)的正下方。

7.根据权利要求1所述的一种玻璃器皿清洁用毛刷清洗装置,其特征在于:所述毛刷(18)的数量为四个,且每个毛刷(18)分别与玻璃器皿(12)外壁和内壁相接触。

8.根据权利要求1所述的一种玻璃器皿清洁用毛刷清洗装置,其特征在于:所述插杆(9)的右端穿过套管(8)的右端并固定连接有拉环。
