专利号: 2018220545372
申请人: 湖南省博世康中医药有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

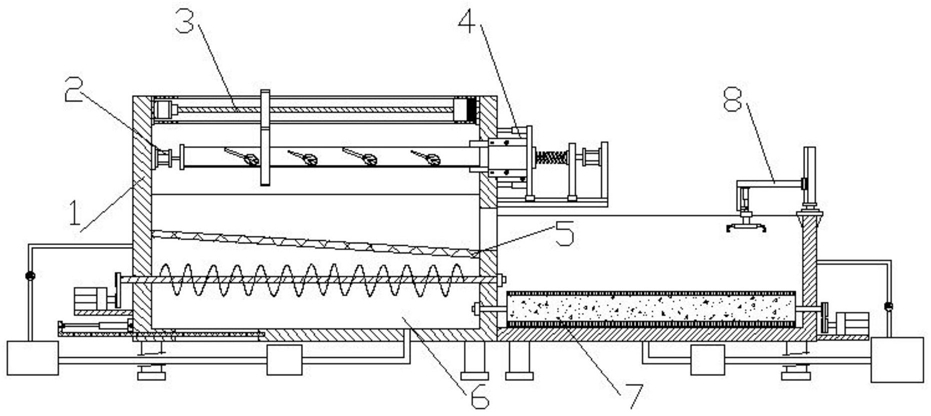

1.一种用于中草药制作的剪切清洗装置,它包括架体(1),其特征在于,架体(1)上的侧板上端内侧设置有顶紧机构(2)和夹紧拉紧机构(4),顶紧机构(2)的上端间距设置有剪切装置(3),剪切装置(3)包括底板(301),底板(301)的侧端设置有立柱(302),立柱(302)内设置有第一滚珠丝杆(304),所述第一滚珠丝杆(304)的底端与第一电机(303)的输出轴连接,所述第一滚珠丝杆(304)上设置有主斜齿轮(305),主斜齿轮(305)与从斜齿轮(306)啮合配合,从斜齿轮(306)内设置有切刀(307);顶紧机构(2)的下端间距设置有漏板(5),漏板(5)的下端设置有用于清洗叶子的第一清洗装置(6);第一清洗装置(6)包括第一清洗室(601),第一清洗室(601)设置有第一旋转轴(603),第一旋转轴(603)上设置有搅拌叶片(604),第一旋转轴(603)的侧端与第一驱动机构(602)连接,第一清洗室(601)的底端活动设置有阀门(609);第一清洗室(601)的底端与第一水循环系统(100)连接。

2.根据权利要求1所述的一种用于中草药制作的剪切清洗装置,其特征在于,顶紧机构(2)包括设置在侧板上端内侧的第一气缸(201),第一气缸(201)的伸缩端与顶紧板(202)连接。

3.根据权利要求2所述的一种用于中草药制作的剪切清洗装置,其特征在于,顶紧板(202)上设置在防滑橡胶,防滑橡胶与顶紧板(202)活动设置。

4.根据权利要求1所述的一种用于中草药制作的剪切清洗装置,其特征在于,夹紧拉紧机构(4)包括设置在固定板(402)上的第一气动手指(401),第一气动手指(401)的后端设置有拉紧机构。

5.根据权利要求4所述的一种用于中草药制作的剪切清洗装置,其特征在于,拉紧机构包括设置在固定板(402)上的第一气动手指(401),固定板(402)通过伸缩杆(408)与架体(1)的侧板连接,固定板(402)的下端设置有第一滑块(407),固定板(402)的后端间距设置有第二滑块(406),固定板(402)与第二滑块(406)之间设置有弹簧(403),第一滑块(407)与第二滑块(406)均设置在第一导轨(409)上;第二滑块(406)的后端与第二气缸(404)的伸缩端连接。

6.根据权利要求5所述的一种用于中草药制作的剪切清洗装置,其特征在于,第二气缸(404)设置在支撑板(405)上,支撑板(405)与第一导轨(409)的末端连接。

7.根据权利要求1所述的一种用于中草药制作的剪切清洗装置,其特征在于,阀门(609)设置为L型结构,阀门(609)的侧端与第一液压缸(608)的伸缩端连接,第一液压缸(608)设置在架体(1)的侧板上。

8.根据权利要求1所述的一种用于中草药制作的剪切清洗装置,其特征在于,第一水循环系统(100)包括第一过滤器(610),第一过滤器(610)通过第一循环水管(606)分别与第一清洗室(601)、第一储水室(607)和第一水泵(605)连通。
