专利号: 2018218006542
申请人: 漳浦比速光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

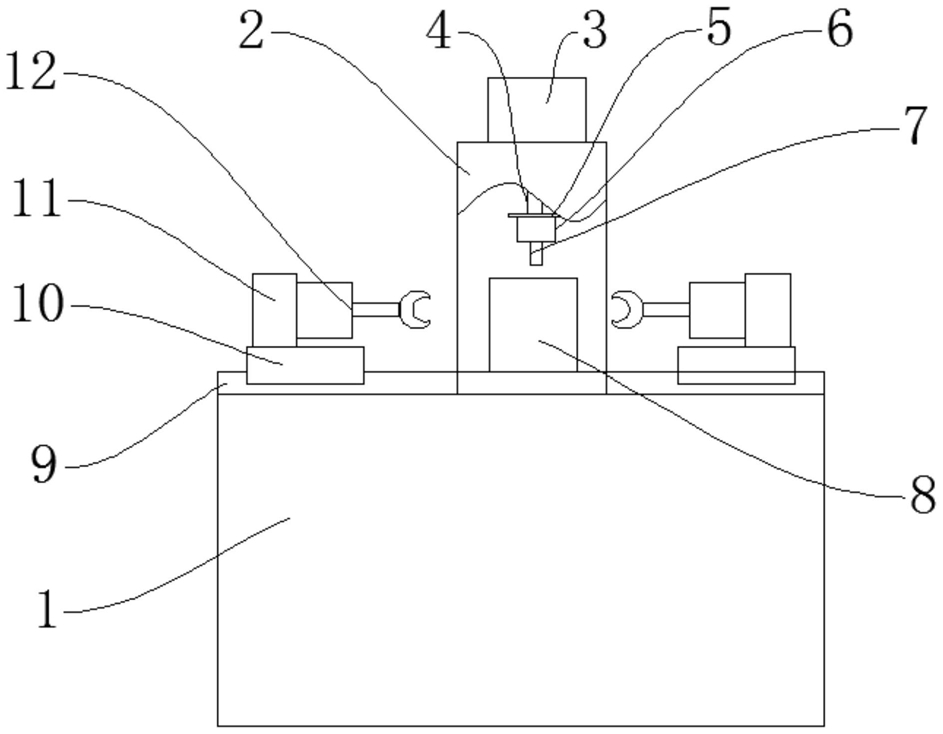

1.一种LED灯生产用焊接装置,其特征在于:包括焊接机壳体、焊接支架、液压缸和液压杆,所述焊接机壳体上部设置有所述焊接支架,所述焊接支架上设置有所述液压缸,所述液压缸下侧设置有所述液压杆,所述液压杆一端设置有固定座,所述固定座上设置有焊接机,所述焊接机上设置有焊头,所述焊头下部设置有底部焊接座,所述底部焊接座两侧设置有滑轨,所述滑轨上设置有电动滑座,所述电动滑座上设置有旋转装置,所述旋转装置一端设置有夹持装置,所述夹持装置上设置有柔性防护垫,所述柔性防护垫上设置有压力感应器,所述底部焊接座内部设置有灯型槽孔,所述灯型槽孔一侧设置有焊接槽孔。

2.根据权利要求1所述的一种LED灯生产用焊接装置,其特征在于:所述焊接支架通过螺钉连接在所述焊接机壳体上,所述液压缸通过螺钉连接在所述焊接支架上,所述液压杆通过螺钉连接在所述焊接支架下部。

3.根据权利要求1所述的一种LED灯生产用焊接装置,其特征在于:所述液压缸通过液压管路与所述液压杆连接,所述固定座通过螺钉连接在所述液压杆一端,所述焊接机通过螺钉连接在所述固定座上。

4.根据权利要求1所述的一种LED灯生产用焊接装置,其特征在于:所述焊头成型于所述焊接机上,所述底部焊接座通过螺钉与所述焊接机壳体连接,所述滑轨通过螺钉连接在所述焊接机壳体上。

5.根据权利要求1所述的一种LED灯生产用焊接装置,其特征在于:所述电动滑座与所述旋转装置滑动连接,所述夹持装置通过螺钉与所述旋转装置连接,所述柔性防护垫通过黏胶连接在所述夹持装置上。

6.根据权利要求1所述的一种LED灯生产用焊接装置,其特征在于:所述压力感应器通过螺钉与所述夹持装置连接,所述灯型槽孔成型于所述底部焊接座连接,所述焊接槽孔成型于所述底部焊接座上。

7.根据权利要求1所述的一种LED灯生产用焊接装置,其特征在于:所述焊头与所述焊接槽孔保持同轴,所述滑轨有两个,所述旋转装置、所述夹持装置、所述柔性防护垫有两个。
