专利号: 2018213089695
申请人: 天津科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

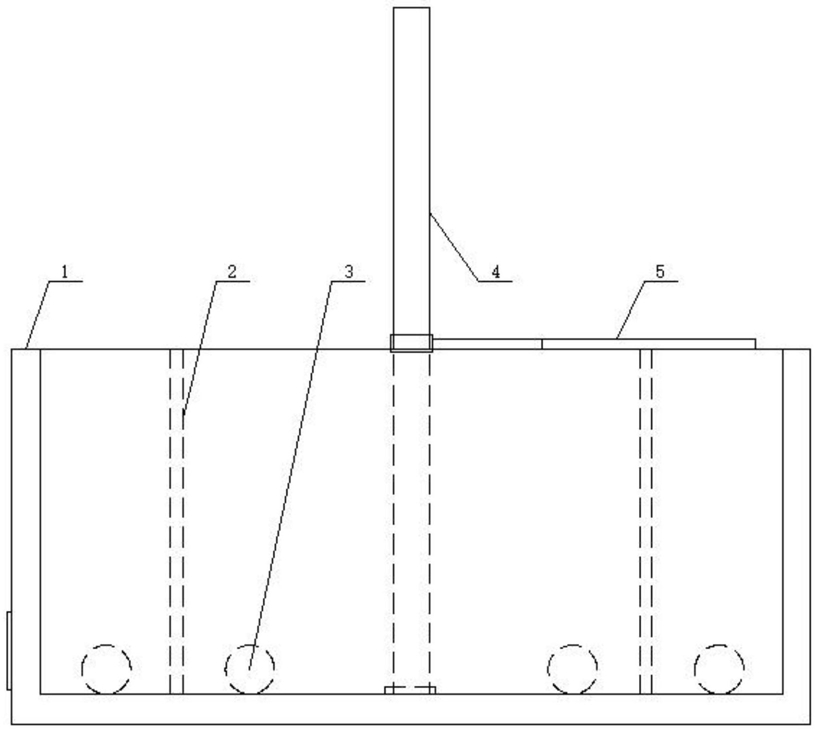

1.一种能够对细胞培养板实现局部可控加热的水浴锅,包括水浴锅本体,其特征在于:

还包括立柱、隔热板、加热件、空心托盘及温控单元,所述的水浴锅本体为一上端开口的槽形结构,在槽形结构内间隔插装有两块隔热板,该两块隔热板将槽形结构的内部分隔为三个腔体,在各腔体内安装有由温控单元单独控制的加热件,在所述中间的腔体内部竖直安装有立柱,在立柱上通过连接件安装有空心托盘,所述的温控单元设置在水浴锅本体的侧面,各加热件的加热温度均显示在温控单元相应的显示屏上。

2.根据权利要求1所述的一种能够对细胞培养板实现局部可控加热的水浴锅,其特征在于:所述的加热件为加热棒或加热线圈。

3.根据权利要求1所述的一种能够对细胞培养板实现局部可控加热的水浴锅,其特征在于:所述的连接件由一卡箍构成,在卡箍的箍带上沿其长度方向开有一长孔;所述的空心托盘由连接片、连接杆及盘体构成,在所述连接杆的一端设置有盘体,在连接杆的另一端设置有弧形连接片;在所述箍带的长孔处间隔穿装有空心托盘的连接杆,各空心托盘的连接片位于箍带的内侧面上;所述的空心托盘通过卡箍固装在立柱上。

4.根据权利要求3所述的一种能够对细胞培养板实现局部可控加热的水浴锅,其特征在于:所述的连接片为弹簧片。

5.根据权利要求1所述的一种能够对细胞培养板实现局部可控加热的水浴锅,其特征在于:所述的连接件由一卡装滑块构成,该卡装滑块由凸字形外壳、卡装爪及弹簧构成,在凸字形外壳较宽部及较窄部的侧面均设置有伸缩孔,在所述凸字形外壳的内部两侧对称安装有卡装爪,卡装爪由连接部及分别设置于连接部两端上的卡装部及驱动部构成,所述的驱动部在较宽部上的伸缩孔内伸缩,所述的卡装部在较窄部上的伸缩孔内伸缩,在两卡装爪之间连接有弹簧;在所述的立柱上纵向间隔均布有滑槽,在滑槽两侧的槽壁上纵向间隔均布有卡装孔,所述卡装滑块的较窄部在滑槽内滑动,并通过将卡装爪上的卡装部卡装到卡装孔内实现定位。

6.根据权利要求5所述的一种能够对细胞培养板实现局部可控加热的水浴锅,其特征在于:所述的立柱为通过轴承转动安装在水浴锅本体的底面上。

7.根据权利要求1所述的一种能够对细胞培养板实现局部可控加热的水浴锅,其特征在于:还包括小皿架,该小皿架由与空心托盘相适配的架板及在架板中部设置的与细胞培养小皿相适配的架孔构成。

8.根据权利要求1所述的一种能够对细胞培养板实现局部可控加热的水浴锅,其特征在于:还包括半隔离架,该半隔离架由与空心托盘相适配的隔热架板构成,该隔热架板的一端为隔热板,另一端为镂空结构。
