专利号: 201820850923X
申请人: 江苏仁程电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 核算装置
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

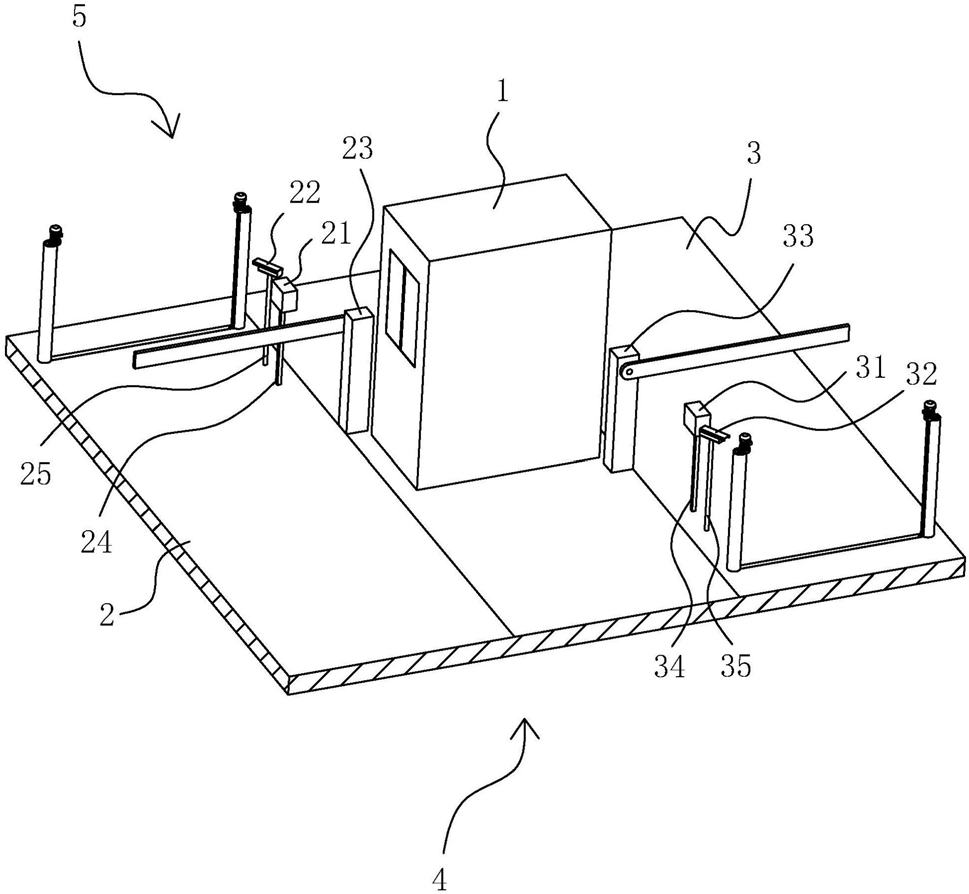

1.一种停车场,包括值班室(1)和分别设置于值班室(1)两侧的出口车道(2)和入口车道(3),所述入口车道(3)的一端为停车场外(4),另一端为停车场内(5);所述入口车道(3)靠近值班室(1)的一侧设置有取卡装置(31)、第一车牌自动识别摄像机(32)和用于控制放行或拦截车辆的第一车道控制器(33),所述出口车道(2)靠近值班室(1)的一侧设置有刷卡装置(21)、第二车牌自动识别摄像机(22)和用于控制放行或拦截车辆的第二车道控制器(23),其特征在于:所述第一车牌自动识别摄像机(32)和第二车牌自动识别摄像机(22)均连接有显示装置,所述显示装置设置于值班室(1)内;

所述入口车道(3)和出口车道(2)的上方均设置有用于控制放行或拦截车辆的拦杆(6),所述入口车道(3)和出口车道(2)上均设置有与对应的拦杆(6)连接用于控制对应的拦杆(6)升降的驱动机构;所述第一车道控制器(33)、取卡装置(31)、第一车牌自动识别摄像机(32)和对应的拦杆(6)由停车场内(5)向停车场外(4)依次设置,所述第二车道控制器(23)、刷卡装置(21)、第二车牌自动识别摄像机(22)和对应的拦杆(6)由停车场外(4)向停车场内(5)依次设置。

2.根据权利要求1所述的一种停车场,其特征在于:所述拦杆(6)的两端均竖直设置有安装柱(7),两根所述安装柱(7)呈相对设置的侧壁上均沿安装柱(7)的高度方向设置有滑槽(71);

所述驱动机构包括设置于滑槽(71)内并沿滑槽(71)的长度方向设置的丝杆(72)、套设于丝杆(72)上与丝杆(72)螺纹连接的滑块(73)以及与丝杆(72)的顶端固定连接用于驱动丝杆(72)周向转动的驱动件(74);所述滑块(73)与对应的滑槽(71)滑移配合,所述拦杆(6)的两端分别与两个对应的滑块(73)固定连接。

3.根据权利要求2所述的一种停车场,其特征在于:所述入口车道(3)和出口车道(2)上均设置有与供对应的拦杆(6)卡入的让位槽(8),所述让位槽(8)位于对应的两根安装柱(7)之间且与对应的滑槽(71)连通,所述丝杆(72)的底端伸入对应的让位槽(8)内。

4.根据权利要求3所述的一种停车场,其特征在于:所述让位槽(8)和滑槽(71)内均设置有安装座(9),两个所述安装座(9)分别与丝杆(72)的两端对应;两个所述安装座(9)上均设置有供丝杆(72)穿过的安装孔(91),所述安装孔(91)的内侧壁与丝杆(72)的外侧壁之间设置有轴承(92)。

5.根据权利要求4所述的一种停车场,其特征在于:所述安装座(9)靠近对应滑块(73)的侧壁上设置有弹性橡胶圈(93)。

6.根据权利要求5所述的一种停车场,其特征在于:所述弹性橡胶圈(93)的内部设置有若干个胀形空腔(94)。

7.根据权利要求6所述的一种停车场,其特征在于:所述胀形空腔(94)内设置有弹力方向与安装座(9)靠近滑块(73)的侧壁垂直的弹性件(95)。

8.根据权利要求2-7中任一项所述的一种停车场,其特征在于:所述滑块(73)靠近对应拦杆(6)的侧壁上设置有与对应拦杆(6)的端部卡嵌配合的安装槽(75),所述滑块(73)的顶壁上设置有与安装槽(75)相通的通孔(76),所述拦杆(6)上设置有与通孔(76)相通的螺纹孔(61),所述通孔(76)和螺纹孔(61)内共同穿设有与螺纹孔(61)螺纹连接的螺钉(77)。
