专利号: 2019200074499
申请人: 张家口盘古机械制造股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

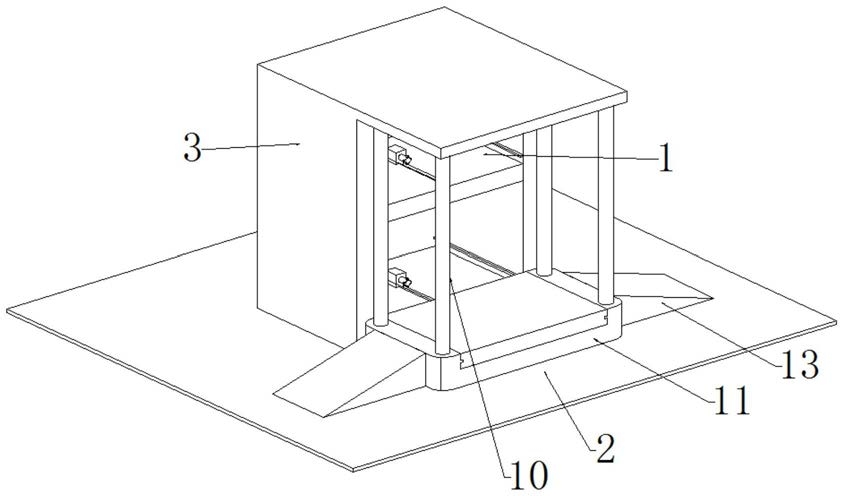

1.一种停车场专用的停车装置,其特征在于,包括停放装置(1)和升降装置(2),停放装置(1)包括支撑箱(3)、停放板(4)和工作台(5),所述支撑箱(3)与所述升降装置(2)相对的一侧为开口,所述支撑箱(3)的底板与地面固定连接,所述支撑箱(3)由上至下被所述停放板(4)分隔成若干个结构相同的停放区;所述停放区内安装有移动机构(6),所述移动机构(6)的移动端朝所述支撑箱(3)的开口方向移动,所述移动端固定连接有旋转电机(7),所述旋转电机(7)的输出轴设有插块(8),所述工作台(5)与所述移动端相对的一面设有可与所述插块(8)插接的插槽(9),所述插槽(9)内设有与转动后的所述插块(8)卡接的卡槽;所述升降装置(2)包括螺杆支撑柱(10)和支撑台(11),所述螺杆支撑柱(10)有四个,所述螺杆支撑柱(10)一端转动安装在地面内,与设在地面内的驱动机构(12)传动连接,另一端与所述支撑箱(3)的顶板转动连接;四个所述螺杆支撑柱(10)与所述支撑台(11)对应的四角螺纹连接,所述支撑台(11)两端设有便于汽车行驶的斜板(13);所述支撑台(11)上设有凹槽,当所述工作台(5)运动至所述停放区时,所述工作台(5)与所述凹槽插接配合。

2.根据权利要求1所述的一种停车场专用的停车装置,其特征在于,所述停放板(4)上设有安装所述移动机构(6)的安装槽,所述安装槽沿所述工作台(5)滑动方向设置,所述移动机构(6)包括电机(14)、丝杆(15)和滑块(16),所述安装槽内转动安装有所述丝杆(15),所述丝杆(15)一端与设在所述支撑箱(3)内的电机(14)的输出轴同轴连接,所述丝杆(15)上螺纹连接有与所述安装槽滑动配合的滑块(16),所述滑块(16)上固定连接有所述旋转电机(7)。

3.根据权利要求1所述的一种停车场专用的停车装置,其特征在于,所述移动机构(6)为液压缸(17),所述液压缸(17)的缸体安装在所述支撑箱(3),所述液压缸(17)的活塞杆的端部固定连接有所述旋转电机(7)。

4.根据权利要求1所述的一种停车场专用的停车装置,其特征在于,所述工作台(5)的两侧侧面设有与所述工作台(5)滑动方向相同的滑槽,所述支撑箱(3)的两侧侧板和所述凹槽的两侧槽壁均设有可与所述滑槽滑动配合的滑轨。

5.根据权利要求1所述的一种停车场专用的停车装置,其特征在于,所述驱动机构(12)包括链轮机构一(18)、链轮机构二(19)、链轮机构三(20)和驱动电机(21),所述链轮机构一(18)、所述链轮机构二(19)和所述链轮机构三(20)均设有两个从动轮和一个位于两个从动轮之间的主动轮,所述链轮机构一(18)的主动轮与所述驱动电机(21)的输出轴固定连接,所述链轮机构一(18)的一个从动轮与链轮机构二(19)的主动轮同轴连接,所述链轮机构二(19)的两个从动轮分别于相对应的螺杆支撑柱(10)固定连接,所述链轮机构一(18)的另一个从动轮与链轮机构三(20)的主动轮同轴连接,所述链轮机构三(20)的两个从动轮分别于相对应的螺杆支撑柱(10)固定连接。

6.根据权利要求1所述的一种停车场专用的停车装置,其特征在于,所述支撑箱(3)上设有用于容纳所述旋转电机(7)的容纳槽。

7.根据权利要求1所述的一种停车场专用的停车装置,其特征在于,所述插槽(9)由外至内依次设有插口和卡槽,所述插口与所述插块(8)相配合,所述插块(8)可在所述卡槽内转动,所述插块(8)转动一定角度后,被所述插口阻挡,无法拔出。

8.根据权利要求1所述的一种停车场专用的停车装置,其特征在于,所述插块(8)为十字形。
