专利号: 2018203150822
申请人: 山东农业大学
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

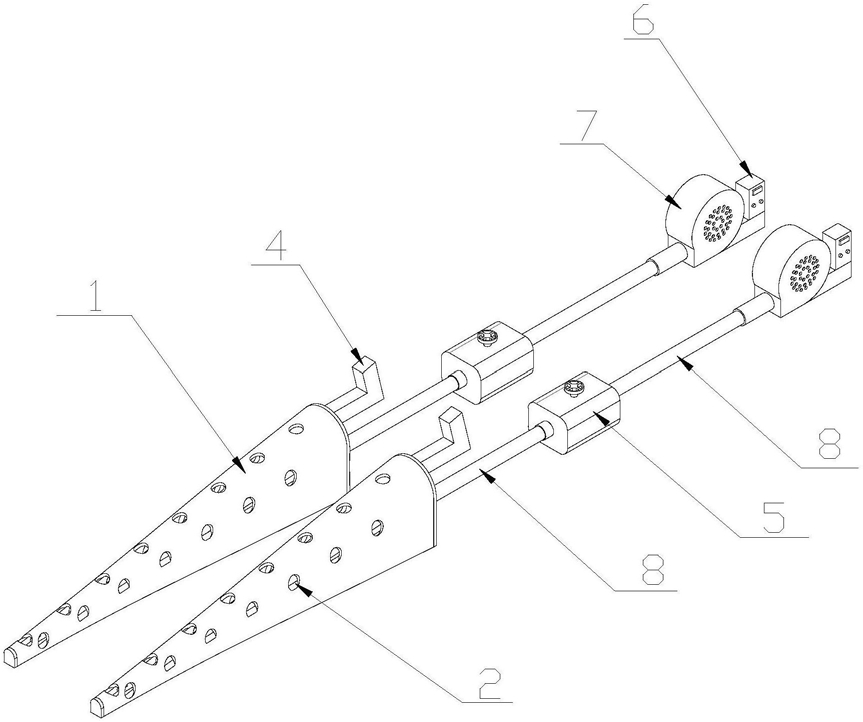

1.一种用于叶菜收获机的气吹式扶禾装置,其特征在于:包括扶禾器、进气口、出气孔、固定杆、阀门、控制器、气泵和气流管道;

所述的扶禾器为PVC材料所制,为锥状密封的中空结构,表面光滑且弧线坡度平缓,其表面均布若干出气孔,其底面为水平面,其后端面为固定杆与进气孔;所述的扶禾器为整个扶禾装置的主体部分,位置整个装置的前端,且左右侧各一个;

所述的出气孔均布于扶禾器表面轴线及两侧,由扶禾器的前端至末端均有分布,位于轴线上的出气孔,其开孔方向为垂直方向,位于轴线两侧的出气孔,其开孔方向垂直于表面切线方向;所述的出气孔与扶禾器内腔相通;

所述的进气口位于扶禾器后端面中部,其直径与气流管道直径相同,与气流管道的末端相配合连接;

所述的固定杆为硬质塑料所制,位于扶禾器后端面上侧,其一端与扶禾器固定,另一端固定于收获机的前端;

所述的阀门安装于气流管道中部,转动阀门旋钮可以调节气流管道的流量;

所述的控制器安装于气泵一侧,固定于叶菜收获机上,可通过控制频率来调节气泵的压强和流量,并且控制器表面液晶显示屏显示气泵的压强和流量;

所述的气泵安装固定于叶菜收获机上,由收获机电源供电通过控制器控制产生气体;

所述的气泵由气流管道与扶禾器相连;

所述的气流管道为两部分,其一,一端与气泵相连,另一端与阀门的进气端相连;其二,一端与扶禾器后端面的进气口相连,另一端与阀门的出气端相连;所述的气流管道为柔软的PVC材料。
