专利号: 2018116439337
申请人: 台州小眼睛科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

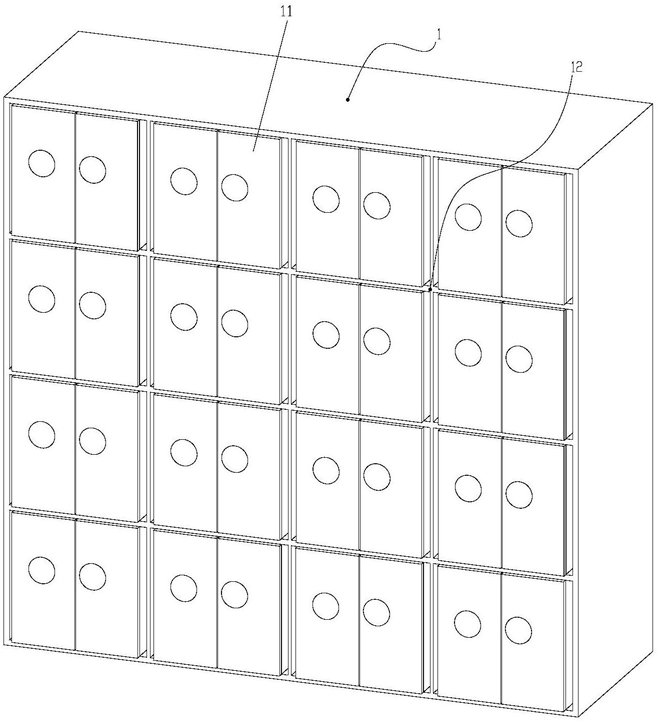

1.一种烘干消毒鞋柜,包括鞋柜主体(1)、均匀设于鞋柜主体(1)内的多个消毒鞋柜室(11)及烘干鞋柜室(12),所述消毒鞋柜室(11)包括放置板(13)、用于弹出放置板的弹出装置、杀菌装置及控制装置,其特征在于:所述烘干鞋柜室(12)包括对称设于烘干鞋柜室(12)内的悬挂杆(61)、热风机(62)、设于烘干鞋柜室(12)内的热风喷头(63)、用于连接热风机(62)和热风喷头(63)的热风管(64)、排气装置以及用于密封鞋柜的密封装置。

2.根据权利要求1所述的一种烘干消毒鞋柜,其特征在于:所述悬挂(61)杆内部中空,其表面均匀设有多个通孔(65),且通过一连接管(66)与热风管(64)连通。

3.根据权利要求1所述的一种烘干消毒鞋柜,其特征在于:所述排气装置包括设于烘干鞋柜室(12)内的排气管(7)、与排气管(7)相连通的排气室(71)、设于排气室(71)内的排风扇及设于烘干鞋柜室(12)侧壁上的排气口(73)。

4.根据权利要求3所述的一种烘干消毒鞋柜,其特征在于:所述排气管(7)内均匀设有多层活性炭层。

5.根据权利要求1所述的一种烘干消毒鞋柜,其特征在于:所述密封装置包括对称设于烘干鞋柜室开口的密封门(74)、设于烘干鞋柜室开口四周的第一密封件(75)、设于密封门(74)内表面上与第一密封件(75)相配合的第一密封槽(76)、设于左侧密封门侧面上的第二密封件(77)及设于右侧密封门侧面上与第二密封件(77)相配合的第二密封槽(78)。

6.根据权利要求1所述的一种烘干消毒鞋柜,其特征在于:所述杀菌装置包括可上下移动的杀菌器(14)和用于驱动杀菌器上下移动的驱动组件,所述杀菌器(14)设于鞋口放置位置的正上方。

7.根据权利要求6所述的一种烘干消毒鞋柜,其特征在于:所述驱动组件包括对称设于所述放置板(13)两侧的齿条(21)、与所述齿条(21)可相啮合的传动齿轮(22)、固连于所述传动齿轮(22)上的连接轴(25)、设于连接轴(25)端部的驱动轮(24)、设于消毒鞋柜室(11)内的驱动轴(25)、固连于所述驱动轴(25)端部的传动轮(26)、对称设于所述驱动轴(25)上的两组第一驱动齿(27)、表面设有第二驱动齿(281)的固定板(28)、设有通槽(291)的限位板(29)及用于连接驱动轮(24)和传动轮(26)的皮带(261),所述固定板(28)可沿通槽(291)上下滑动,所述第一驱动齿(27)和第二驱动(281)齿相啮合。

8.根据权利要求1所述的一种烘干消毒鞋柜,其特征在于:所述弹出装置包括对称设于消毒鞋柜室(11)内底部上的固定槽(31)、设于固定槽(31)内的第一弹性件(32)、可相对于固定槽(31)上下移动的第一固定块(33)、设于所述消毒鞋柜室(11)内的第一挡板(34)、均匀设于消毒鞋柜室(13)内的多个第二弹性件(35)、固连于所述第二弹性件(35)端部的第二固定块(36)、设于放置板(13)尾端的第二挡板(37)、设于消毒鞋柜室(11)内底部上的滑轨(38)、设于所述放置板(13)底部上的滑轮(381)、防卡部件及用于连接滑轮(381)和放置板(13)的连接部件。
