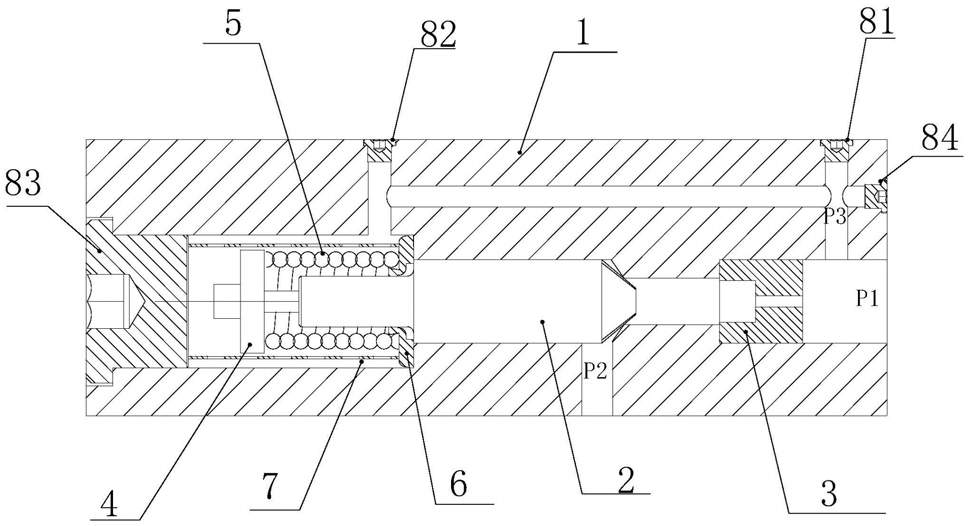

1.一种可变阻尼阀，其特征在于：包括阀体、阀芯、固定阻尼孔、调节螺钉、复位弹簧、弹簧座、定位套筒和螺堵，所述阀芯位于所述阀体的阀孔中，所述阀芯的右端部为锥面型，阀孔底部为锥形孔，以该锥形孔作为与所述阀芯锥形面相配合的锥形阀座，所述阀芯锥形面与锥形阀座构成节流阻尼阀口；

所述阀芯通过所述调节螺钉和所述弹簧座将所述复位弹簧定位于其左端，所述弹簧座被所述定位套筒压靠于弹簧腔底部端面，弹簧腔通过流道P3与所述固定阻尼孔前端的进油流道连通，以及所述阀体上的进油流道P1和出油流道P2呈L型分布，所述固定阻尼孔安装于所述节流阻尼阀口前侧的进油流道内。

2.根据权利要求1所述的可变阻尼阀，其特征在于：所述阀芯分为左侧阀杆和右侧台阶两部分，其中阀杆直径小于台阶直径，台阶与阀孔配合，台阶的右端部为40°锥面，与阀芯锥形面所配合的阀座为55°锥面，阀芯锥形面与阀座构成节流阻尼阀口，所述节流阻尼阀口初始开口量为5mm，所起阻尼效果较弱，进油流道P1、出油流道P2均与所述节流阻尼阀口连通。

3.根据权利要求2所述的可变阻尼阀，其特征在于：所述阀芯右端锥面上开有两个半径为0.5mm的半圆形沟槽，且两个沟槽对称分布，该沟槽用于所述节流阻尼阀口关闭时导通进油流道P1和出油流道P2，此时所述节流阻尼阀口阻尼最大。

4.根据权利要求1所述的可变阻尼阀，其特征在于：所述固定阻尼孔的孔径为1.2～

1.5mm，具体孔径选取根据系统工况选取。

5.根据权利要求1所述的可变阻尼阀，其特征在于：所述调节螺钉通过螺纹连接形式与阀杆连接，所述复位弹簧套在阀杆上，且左右两端分别通过调节螺钉和弹簧座定位。

6.根据权利要求5所述的可变阻尼阀，其特征在于：所述弹簧座被所述复位弹簧压靠于所述阀芯的台阶左端面，弹簧预紧力可通过旋转所述调节螺钉进行设置，所述弹簧座被所述定位套筒压靠于弹簧腔底部端面。

7.根据权利要求6所述的可变阻尼阀，其特征在于：所述定位套筒上沿着圆周开有均匀分布的通孔，所述螺堵旋紧至刚好与所述定位套筒压紧。
