专利号: 2018115217423
申请人: 成都市猎石者破岩科技有限责任公司
专利类型:发明专利
专利状态:无效专利
专利领域: 水利工程;基础;疏浚
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

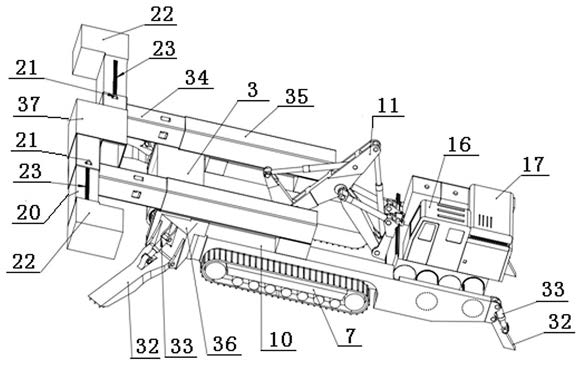

1.可调节重心的破岩机,其特征在于,对称的右边梁、左边梁的前后端分别与前连接梁(3)、后连接梁(2)连接构成上下中空的车体,后连接梁上有控制室(16),动力室(17),后连接梁的前端板与岩石臂(11)连接,岩石臂(11)在车体中空区域内进行破岩作业,岩石臂(11)搭载有一个斗齿的松土器,松土器由油缸驱动,车体两侧的左边梁(6)和右边梁(10)沿纵向设置对称的左右纵向伸缩筒(35),纵向伸缩筒(35)与纵向伸缩块(34)滑动配合,纵向伸缩块(34)一端位于纵向伸缩筒(35)内,另一端位于纵向伸缩筒(35)外与车体前部设置的配重(22)直接或间接连接。

2.根据权利要求1所述可调节重心的破岩机,其特征在于,纵向伸缩块(34)由第1伸缩块(38)和第2伸缩块(39)为边组成的直角形,第1伸缩块(38)横向设置,第2伸缩块(39)纵向设置,第1伸缩块(38)一端与第3伸缩块(20)滑动配合,第3伸缩块(20)一端位于第1伸缩块(38)内,另一端位于第1伸缩块(38)外,横向驱动装置(21)与第1伸缩块(38)固定连接、与第

3伸缩块(20)传动连接,能驱动第3伸缩块(20)相对于第1伸缩块(38)伸缩,第3伸缩块(20)在外的一端设置有配重(22)。

3.根据权利要求2所述可调节重心的破岩机,其特征在于,左右第1伸缩块(38)远离配重的一端相错与同一套筒(37)滑动连接。

4.根据权利要求1所述可调节重心的破岩机,其特征在于,车体前连接梁设置有支撑,支撑包括了支撑腿(32)和油缸(33)。

5.根据权利要求4所述破岩机,其特征在于,位于前连接梁的支撑腿(32)的轴线、纵向伸缩筒(35)的轴线在水平面的投影形成的夹角A在25度—75度之间。

6.根据权利要求5所述可调节重心的破岩机,其特征在于,所述支撑腿(32)、油缸(33)与支撑座(36)连接,支撑座(36)可拆装地与前连接梁连接,油缸(33)的一端与支撑座(36)铰接,另一端与支撑腿(32)铰接,支撑腿(32)的端部与支撑座(36)铰接,另一端可与地面接触。
