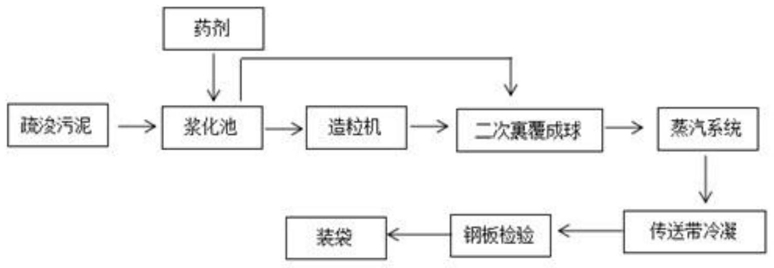

1.一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述利用疏浚污泥快速制备轻质骨料的方法包括以下步骤：步骤S1:将疏浚污泥原料与匀浆剂进行混合,得到混合浆体；

步骤S2:将所述混合浆体进行造球成型，得到第一球体；

步骤S3:将所述混合浆体覆盖所述第一球体进行第二次造球成型，得到第二球体；

步骤S4:将所述第二球体进行加热固化，得到固化球体；

步骤S5:将所述固化球体进行冷凝，得到轻质骨料。

2.根据权利要求1所述一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述步骤S1中，所述匀浆剂占所述混合浆体的质量百分比20％～25％。

3.根据权利要求1所述一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述步骤S2中，所述第一球体的直径小于10mm。

4.根据权利要求1所述一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述步骤S3中，所述第二球体的直径为15mm～20mm。

5.根据权利要求1所述一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述步骤S4中，所述加热固化分为预加热及蒸汽加热，所述蒸汽温度为80℃～150℃。

6.根据权利要求1所述一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述步骤S5中，冷凝时间为12小时,所述冷凝温度为20℃～22℃。

7.根据权利要求1所述一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述匀浆剂包括膨润土及β-萘磺酸甲醛缩合物。

8.根据权利要求1所述一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述步骤S4在加热系统中实现，所述加热系统包括预热装置(1)及蒸汽加热装置(2)。

9.根据权利要求8所述一种利用疏浚污泥快速制备轻质骨料的方法，其特征在于，所述预热装置(1)包括横放的预热管道(101)及设于所述预热管道(101)内的加热件；所述蒸汽加热装置(2)包括设于所述预热管道(101)下方且倾斜的蒸汽管道(201)，所述蒸汽管道(201)设有蒸汽入口(2011)、球体入口(2012)及蒸汽出口(2013)，所述球体入口(2012)与所述预热管道(101)出口对齐，所述蒸汽出口(2013)设于所述蒸汽管道(201)上靠近所述预热管道(101)的一端且所述蒸汽出口朝下。
