专利号: 2018115192178
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

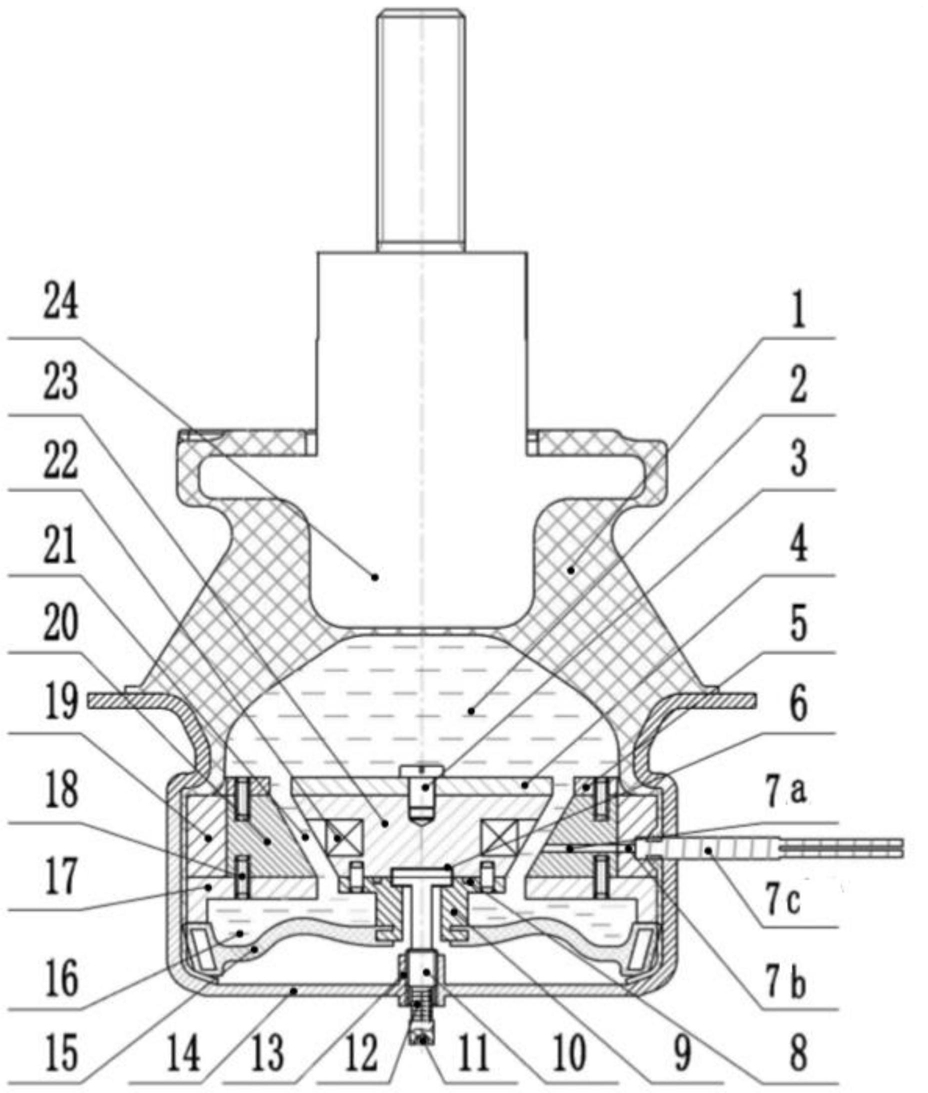

1.阻尼通道可调式磁流变隔振器,其特征在于:包括用于容纳磁流变液且顶端开口的壳体和封堵于壳体开口端处的橡胶主簧,所述壳体内设置有磁芯组件和橡胶底膜,所述磁芯组件将壳体的内腔分隔成上腔与下腔,所述橡胶底膜位于下腔内,所述磁芯组件包括固定设置在壳体内壁的外磁芯、可相对于外磁芯上下移动的内磁芯、用于控制所述内磁芯上下移动的控制装置以及设置于外磁芯和/或内磁芯上的励磁线圈,所述内磁芯与外磁芯之间配合形成用于将上腔与下腔连通的锥形的阻尼通道,通过控制内磁芯垂向位置可改变阻尼通道的宽度。

2.根据权利要求1所述的阻尼通道可调式磁流变隔振器,其特征在于:所述内磁芯为上大下小的锥台形,所述外磁芯上设置有与所述内磁芯配合的锥形通孔。

3.根据权利要求2所述的阻尼通道可调式磁流变隔振器,其特征在于:所述控制装置包括竖直设置的升降杆,升降杆的上端轴向卡合于内磁芯内并可相对于内磁芯转动,所述升降杆的下端伸出壳体的底部并与壳体螺纹连接。

4.根据权利要求3所述的阻尼通道可调式磁流变隔振器,其特征在于:所述内磁芯的下端固定设置有用于内磁芯下行限位的底座。

5.根据权利要求4所述的阻尼通道可调式磁流变隔振器,其特征在于:所述升降杆伸出壳体外的一段上固定设置有用于内磁芯上行限位的凸台。

6.根据权利要求5所述的阻尼通道可调式磁流变隔振器,其特征在于:所述升降杆上设置有用于记录内磁芯移动位置的刻度尺。

7.根据权利要求4所述的阻尼通道可调式磁流变隔振器,其特征在于:所述底座与橡胶底膜固定连接,所述橡胶底膜固定在壳体的内壁上。

8.根据权利要求1所述的阻尼通道可调式磁流变隔振器,其特征在于:所述内磁芯的外表面设置有环槽,所述励磁线圈缠绕在所述环槽内。

9.根据权利要求1所述的阻尼通道可调式磁流变隔振器,其特征在于:所述外磁芯和内磁芯两者的非配合表面上均固定设置有隔磁层。

10.根据权利要求9所述的阻尼通道可调式磁流变隔振器,其特征在于:所述隔磁层包括设置在内外磁芯两端面上的隔磁板以及设置在外磁芯与壳体内壁之间的隔磁套筒。
