专利号: 2017106939873
申请人: 温岭市鼎力标准件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

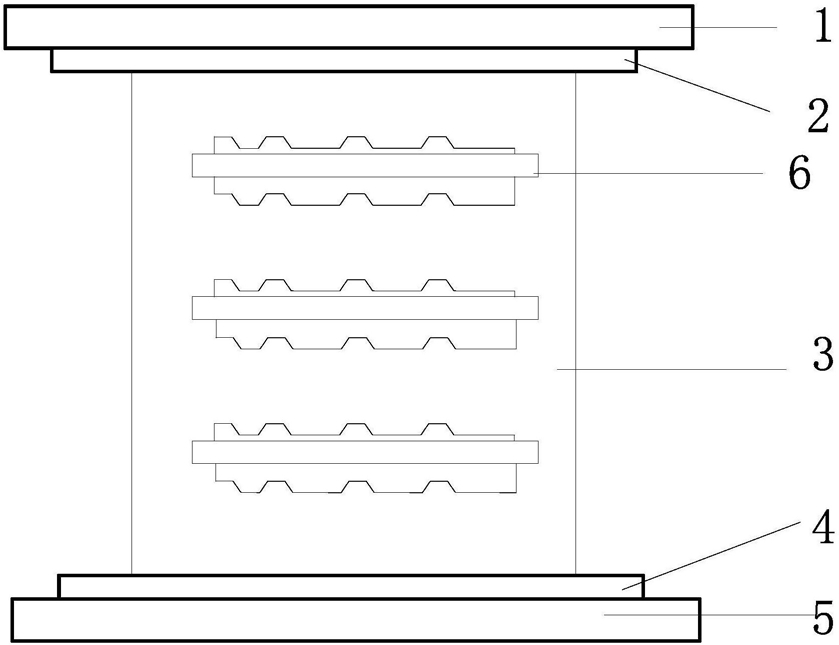

1.一种无需加设阻尼器的多方向宽频域的隔减振/震装置,包括:第一钢板(1)、第二钢板(2)、第三钢板(4)、第四钢板(5)、叠层支座(3),第一钢板(1)下方依次为:第二钢板(2)、叠层支座(3)、第三钢板(4)、第四钢板(5);第一钢板(1)和第四钢板(5)相对设置;叠层支座(3)与第二钢板(2)、第三钢板(4)构成粘弹性支座;

其特征在于:

所述叠层支座由第五钢板(6)与粘弹性材料层交替叠合硫化而成;

其中,第五钢板(6)的上表面设置有突起的第一锯齿状突起(6-1)、下表面设置有突起的第二锯齿状突起(6-2);

第一锯齿状突起(6-1)与第二锯齿状突起(6-2)的突起和凹槽相互错开对应;

第一锯齿状突起(6-1)和第二锯齿状突起(6-2)的数量均为两条以上; 第一锯齿突起(6-1)的形状设置为圆弧状或者圆形设置,且第五钢板的多条第一锯齿突起(6-1)的圆心同心;第二锯齿突起(6-2)的形状设置为圆弧状或者圆形设置,且第五钢板的多条第二锯齿突起(6-2)的圆心同心。

2.如权利要求1所述的隔减振/震装置,其特征在于,在相邻的第一锯齿状突起(6-1)的端部之间设置有回折板(6-3),回折板(6-3)与第五钢板(6)平行。

3.如权利要求1所述的隔减振/震装置,其特征在于,第一锯齿状突起与第二锯齿状突起的数量分别在3条以上,从第五钢板边缘到中心方向上,相邻的第一锯齿状突起的间距逐渐增大、相邻的第二锯齿状突起的间距逐渐增大。

4.如权利要求1-3任一项所述的隔减振/震装置,第一锯齿突起(6-1)中的凸起(6-4)和凹槽(6-5)为弧状。

5.如权利要求1-3任一项所述的隔减振/震装置,所述第五钢板的形状为矩形或者圆形。
