专利号: 2018115078308
申请人: 江苏华淼电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

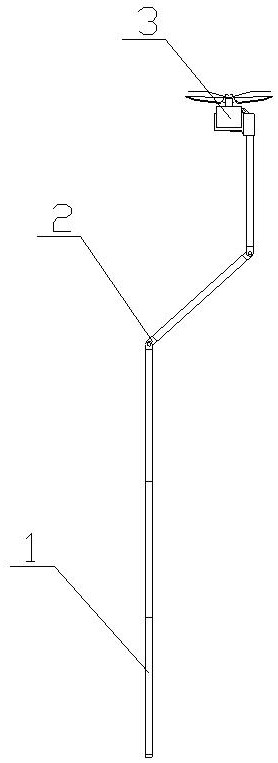

1.一种高铁候车大厅顶部百叶通风窗清洁装置,其特征是:由杆体、连接头和清洁头组成,所述清洁头设置于杆体的顶端,所述杆体由直线端和弯折段组成,所述直线段由上伸缩套、防滑套、连接螺柱、滚珠、弹性底座、下伸缩套、防滑胶片、连接螺母、锁紧环、环形凹槽、锁紧把手、锁紧压片、锁紧块、夹臂和直杆组成,上伸缩套和下伸缩套分别套置于直杆的两端,所述上伸缩套的顶端端面置有防滑胶片,所述上伸缩套顶端中部置有连接螺柱,防滑套套置于上伸缩套外侧,所述下伸缩套的底端端面置有防滑胶片,所述下伸缩套底端中部置有连接螺母,所述连接螺母和连接螺柱相对应,两组锁紧压片分别置于上伸缩套底端和下伸缩套顶端,每组锁紧压片由至少六个锁紧压片组成,所述锁紧压片一端置有锁紧凸点,所述直杆外侧开有两个环形凹槽,且和两组锁紧压片上的锁紧凸点分别对应,两个锁紧环分别套置于两组锁紧压片外侧,两个夹臂分别通过旋转轴铰接置于两个锁紧环外侧,所述夹臂上开有夹槽,所述夹槽内置有锁紧块,所述锁紧块和旋转轴相对应,两个锁紧把手分别置于两个锁紧环外侧的夹臂上,所述弹性底座上置有连接螺柱,且和下伸缩套底端的连接螺母相对应,所述弹性底座底部置有可转动的滚珠,所述弯折段由至少两个弯折杆组成,且其中一个弯折杆一端通过连接头和直线段顶端相连接,另一个弯折杆一端通过连接头和其中一个弯折杆另一端相连接,所述清洁头由壳体、接尘瓦、支托块、清洁刷、安装套、刷毛和驱动电机组成,安装套套置于弯折段顶端,壳体置于安装套外侧,所述壳体内置有电机安装槽,驱动电机置于电机安装槽内,所述接尘瓦中部置有连接块,所述连接块置于驱动电机的电机轴上,多个清洁刷一端等角度铰接置于连接块上。

2.根据权利要求1所述的一种高铁候车大厅顶部百叶通风窗清洁装置,其特征在于所述清洁刷为弧形结构,且高度从端向另一端逐渐升高,所述清洁刷上置有多组刷毛,同组内的刷毛分为数量相等的两部分,且两部分刷毛的弧形方向相反,支托块可转动的置于连接块上。

3.根据权利要求1所述的一种高铁候车大厅顶部百叶通风窗清洁装置,其特征在于所述锁紧块为弧形结构。

4.根据权利要求1所述的一种高铁候车大厅顶部百叶通风窗清洁装置,其特征在于所述锁紧环一端内侧置有保护垫,所述锁紧环和直杆相对的部分直径逐渐减小。

5.根据权利要求1所述的一种高铁候车大厅顶部百叶通风窗清洁装置,其特征在于所述连接头由螺钉、紧固螺套和连接套组成,所述连接套一端开有卡槽,两个连接套一端相卡接,且螺钉一端贯穿两个连接套一端的卡槽,所述螺钉上螺接置有紧固螺套,所述紧固螺套外侧置有转动板。

6.根据权利要求2所述的一种高铁候车大厅顶部百叶通风窗清洁装置,其特征在于所述支托块中部开有定位凹槽,所述支托块上侧置有橡胶垫。

7.根据权利要求1所述的一种高铁候车大厅顶部百叶通风窗清洁装置,其特征在于所述接尘瓦中间高度小于边缘高度。

8.根据权利要求7所述的一种高铁候车大厅顶部百叶通风窗清洁装置,其特征在于所述接尘瓦内侧置有多个限位台,所述限位台为圆柱型结构。

9.根据权利要求8所述的一种高铁候车大厅顶部百叶通风窗清洁装置,其特征在于所述接尘瓦的边缘延伸至刷毛的外侧。
