1.一种氧化石墨烯改性微孔分子筛择形催化剂的制备方法，其特征在于该方法是按照下述步骤进行的：(1)将微孔分子筛加入到去离子水中，室温超声分散30min，其中微孔分子筛与去离子水的质量比为1:20-1:50；

(2)将氧化石墨烯加入到去离子水中，室温超声分散30min，其中氧化石墨烯与去离子水的质量比为1:50-1:100；

(3)在超声条件下将步骤(2)所得的混合物逐滴加入到步骤(1)所得的混合物中，每次加入完成后再超声处理30min，其中步骤(2)得到的混合物与步骤(1)得到的混合物质量比为1:10-1:20；

(4)将步骤(3)所得的混合物过滤，将滤饼在80℃下干燥12h，再升温至120℃，并在此温度下保持2h，随后降至室温，即得到所需的氧化石墨烯改性微孔分子筛择形催化剂。

2.根据权利要求1所述的一种氧化石墨烯改性微孔分子筛择形催化剂的制备方法，其特征在于其中所述的氧化石墨烯的制备方法为：(1)在冰水浴中，将5g鳞片石墨和2.5g硝酸钠与115mL的浓硫酸混合均匀，搅拌中缓慢加入15gKMnO4，保持2℃以下持续反应1h，将其转移至35℃水浴反应30min，逐步加入250mL去离子水，温度升至98℃继续反应1h后，待混合物由棕褐色变成亮黄色；

(2)在步骤(1)得到的混合物中连续加水稀释，并用质量分数30％的H2O2溶液处理；

(3)再将步骤(2)得到的溶液抽滤，用5％HCl溶液洗涤至中性，将滤饼放入烘箱中80℃充分干燥即得氧化石墨；

(4)取0.1g步骤(3)得到的氧化石墨放入50mL去离子水中，在180W，60Hz条件下超声处理1.5h，随后进行抽滤，将滤饼放入真空烘箱中40℃、10Pa下干燥6h，即得所需的氧化石墨烯。

3.根据权利要求1所述的一种氧化石墨烯改性微孔分子筛择形催化剂的制备方法，其特征在于其中所述的微孔分子筛为ZSM-5或MCM-22。

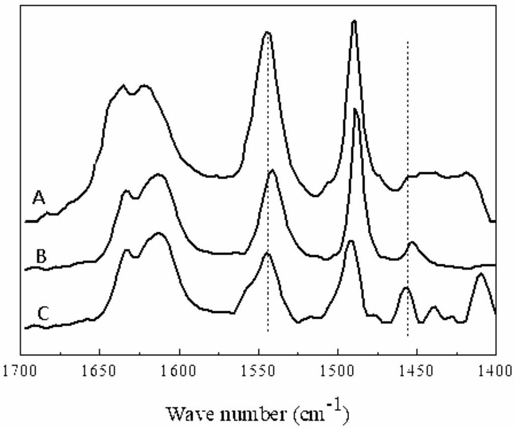

4.根据权利要求1所述的一种氧化石墨烯改性微孔分子筛择形催化剂的制备方法，其特征在于所述的催化剂可用于甲苯歧化合成对二甲苯过程中。
