1.一种氧化物改性微孔分子筛择形催化剂的制备方法，其特征在于该方法是按照下述步骤进行的：(1)将金属硝酸盐溶于去离子水中，然后将未去除模板剂的微孔分子筛加入到上述溶液中，搅拌均匀，其中金属硝酸盐与微孔分子筛的质量比为1:10-1:30，搅拌均匀，室温静置；

(2)将步骤(1)所得的物质放入烘箱中，在80℃下干燥12h，再转移至马弗炉中，在空气气氛中以10℃/min的速度升温至550℃，并在此温度下保持4h，随后降至室温，即得到所需的氧化物改性微孔分子筛择形催化剂。

2.根据权利要求1所述的一种氧化物改性微孔分子筛择形催化剂的制备方法，其特征在于其中所述的未去除模板剂的微孔分子筛为ZSM-5或MCM-22。

3.根据权利要求1所述的一种氧化物改性微孔分子筛择形催化剂的制备方法，其特征在于所述的金属硝酸盐可以是Mg、Ca、La、Ce、Fe或Cu的硝酸盐。

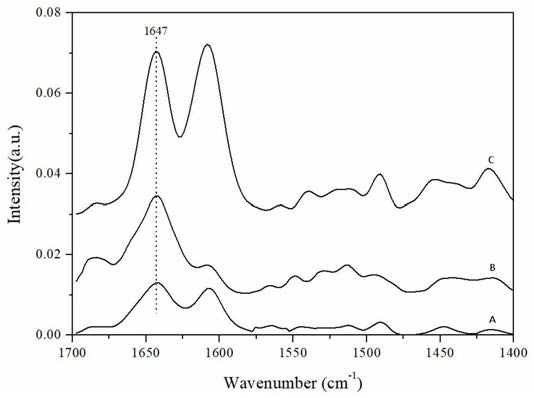

4.根据权利要求1所述的一种氧化物改性微孔分子筛择形催化剂的制备方法，其特征在于所述的催化剂可用于甲苯与碳酸二甲酯烷基化合成对二甲苯过程中。
