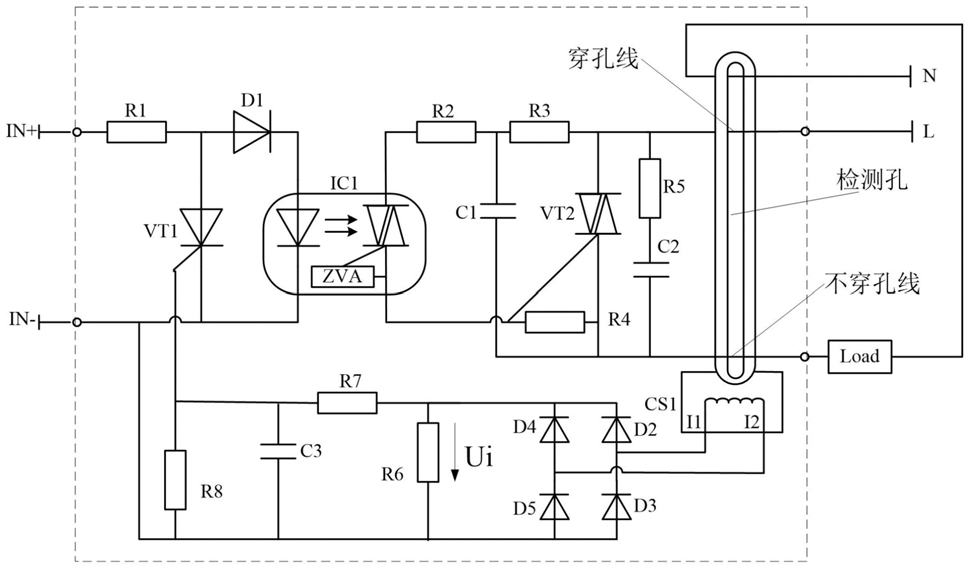

1.一种具有漏电保护的单相交流固态继电器电路,包括光隔式单相交流TRIAC驱动电路、单相漏电测控保护电路，其特征在于：

光隔式单相交流TRIAC驱动电路包括光耦IC1、双向晶闸管VT2、偏压二极管D1、驱动电容C1、保护电容C2、限流电阻R1、左驱动电阻R2、右驱动电阻R3、门极电阻R4、保护电阻R5、负载Load，正驱动端IN+端与限流电阻R1的一端连接，限流电阻R1的另一端与偏压二极管D1的阳极、逆阻型晶闸管VT1的阳极连接，偏压二极管D1的阴极与光耦IC1发光侧的阳极连接，光耦IC1发光侧的阴极连接、逆阻型晶闸管VT1的阴极均与负驱动端IN-端连接，光耦IC1输出侧的一端与左驱动电阻R2的一端连接，光耦IC1输出侧的另一端与门极电阻R4的一端、双向晶闸管VT2的门极连接，交流电源相线端L端的连线穿过剩余电流传感器SC1的检查孔后与双向晶闸管VT2的第1阳极、右驱动电阻R3的一端、保护电阻R5的一端连接，右驱动电阻R3的另一端与左驱动电阻R2的另一端、驱动电容C1的一端连接，交流电源零线端N端的连线穿过剩余电流传感器SC1的检测孔后与负载Load的一端连接，负载Load的另一端连线穿过剩余电流传感器SC1的检测孔后与双向晶闸管VT2的第2阳极、门极电阻R4的另一端、驱动电容C1的另一端、保护电容C2的一端连接，保护电容C2的另一端与保护电阻R5的另一端连接；

单相漏电测控保护电路包括剩余电流传感器SC1、逆阻型晶闸管VT1、右正向二极管D2、右负向二极管D3、左正向二极管D4、左负向二极管D5、转换电阻R6、滤波电阻R7、分压电阻R8、滤波电容C3，剩余电流传感器SC1的第1输出端I1端与右正向二极管D2的阳极、右负向二极管D3的阴极连接，剩余电流传感器SC1的第2输出端I2端与左正向二极管D4的阳极、左负向二极管D5的阴极连接，右正向二极管D2的阴极与左正向二极管D4的阴极、转换电阻R6的一端、滤波电阻R7的一端连接，滤波电阻R7的另一端与滤波电容C3的一端、分压电阻R8的一端、逆阻型晶闸管VT1的门极连接，右负向二极管D3的阳极与左负向二极管D5的阳极、转换电阻R6的另一端、滤波电容C3的另一端、分压电阻R8的另一端、负驱动端IN-端连接。

2.根据权利要求1所述的一种具有漏电保护的单相交流固体继电器电路，其特征在于电路参数配合关系如下：

设：剩余电流传感器的电流比为ki＝I0/I2，I0、I2分别为剩余电流传感器的被测的漏电流与输出电流，I0m为允许的被测的漏电流I0最大值，UgTH为逆阻型晶闸管门极触发阈值电压，则：R7＞＞R6  (1)

式中的R6、R7、R8分别为转换电阻R6、滤波电阻R7、分压电阻R8的阻值。
