1.一种Pd/CeBaSi催化剂，其特征在于，所述催化剂是由SiO2改性Pd/CeBa制得，所述催化剂中Pd的含量为0.5％。

2.根据权利要求1所述的一种Pd/CeBaSi催化剂的制备方法，其特征在于，所述制备方法如下：载体的制备，分别称取Ce(NO3)3·6H2O、Ba(NO3)2、Na2SiO3·9H2O加入水中，搅拌至完全溶解，得到盐液，随后以NH3·H2O作为碱液，将盐液和碱液混合反应，得到反应液，抽滤，干燥得到的粉末于550～650℃焙烧3h，得到载体复合氧化物；

催化剂的制备，将载体复合氧化物加入PdCl2水溶液中，搅拌分散0.5h，随后烘干、焙烧，得到催化剂。

3.根据权利要求2所述的一种Pd/CeBaSi催化剂及其制备方法，其特征在于，所述载体的制备步骤中Ba(NO3)2:Ce(NO3)3·6H2O:Na2SiO3·9H2O的质量比为13:87:100。

4.根据权利要求3所述的一种Pd/CeBaSi催化剂及其制备方法，其特征在于，所述催化剂的制备步骤中的焙烧温度均为550～650℃。

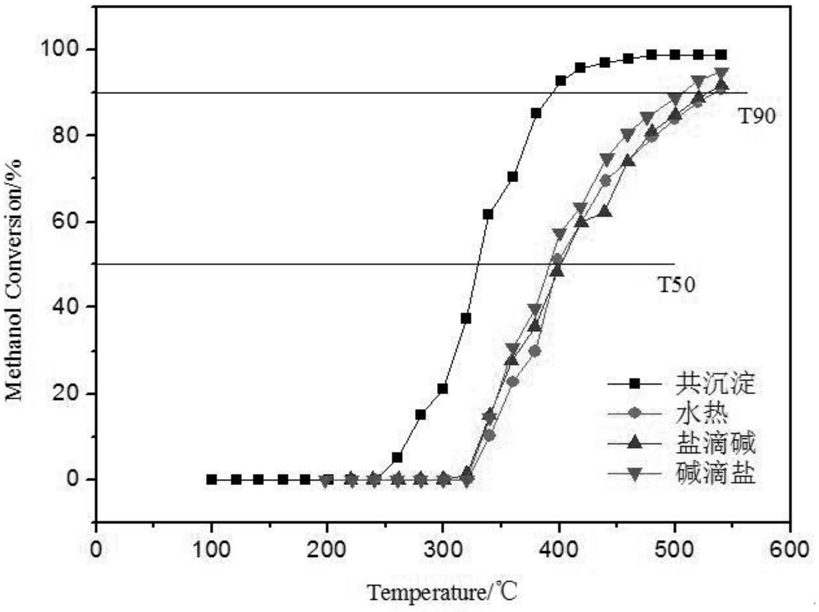

5.根据权利要求4所述的一种Pd/CeBaSi催化剂及其制备方法，其特征在于，所述碱液和盐液混合反应采用共沉淀法，具体为取盐液和碱液以流速比1:(1.5～2)同时并流滴入反应容器中搅拌反应，随后陈化24h，得到反应液。

6.根据权利要求4所述的一种Pd/CeBaSi催化剂及其制备方法，其特征在于，所述碱液和盐液混合反应采用水热合成法，具体为取盐液和碱液以流速比1:(1.5～2)同时并流滴入容器中搅拌，随后转移至高压反应釜中，于140℃晶化反应72h，得到反应液。

7.根据权利要求4所述的一种Pd/CeBaSi催化剂及其制备方法，其特征在于，所述碱液和盐液混合反应采用盐滴碱法，具体为将盐液逐滴加到碱液中搅拌反应，随后陈化24h，得到反应液。

8.根据权利要求4所述的一种Pd/CeBaSi催化剂及其制备方法，其特征在于，所述碱液和盐液混合反应采用碱滴盐法，具体为将碱液逐滴加到盐液中搅拌反应，随后陈化24h，得到反应液。
