1.一种Pd/TiO2纳米线催化剂的制备方法，包括如下步骤：

1)将TiO2粉末加入到NaOH水溶液中，充分搅拌后将混合溶液移到水热反应釜中，在150～200℃的条件下水热反应36～48h，经过酸洗、水洗、干燥和300-1000℃焙烧过程，最终获得一维TiO2纳米线载体；

2)将芳樟植物树叶晒干、粉碎，加水搅拌1～4h后过滤，得到滤液A，往滤液A加入Pd前驱体，在50～90℃的条件下搅拌1～3h，得到溶液B；

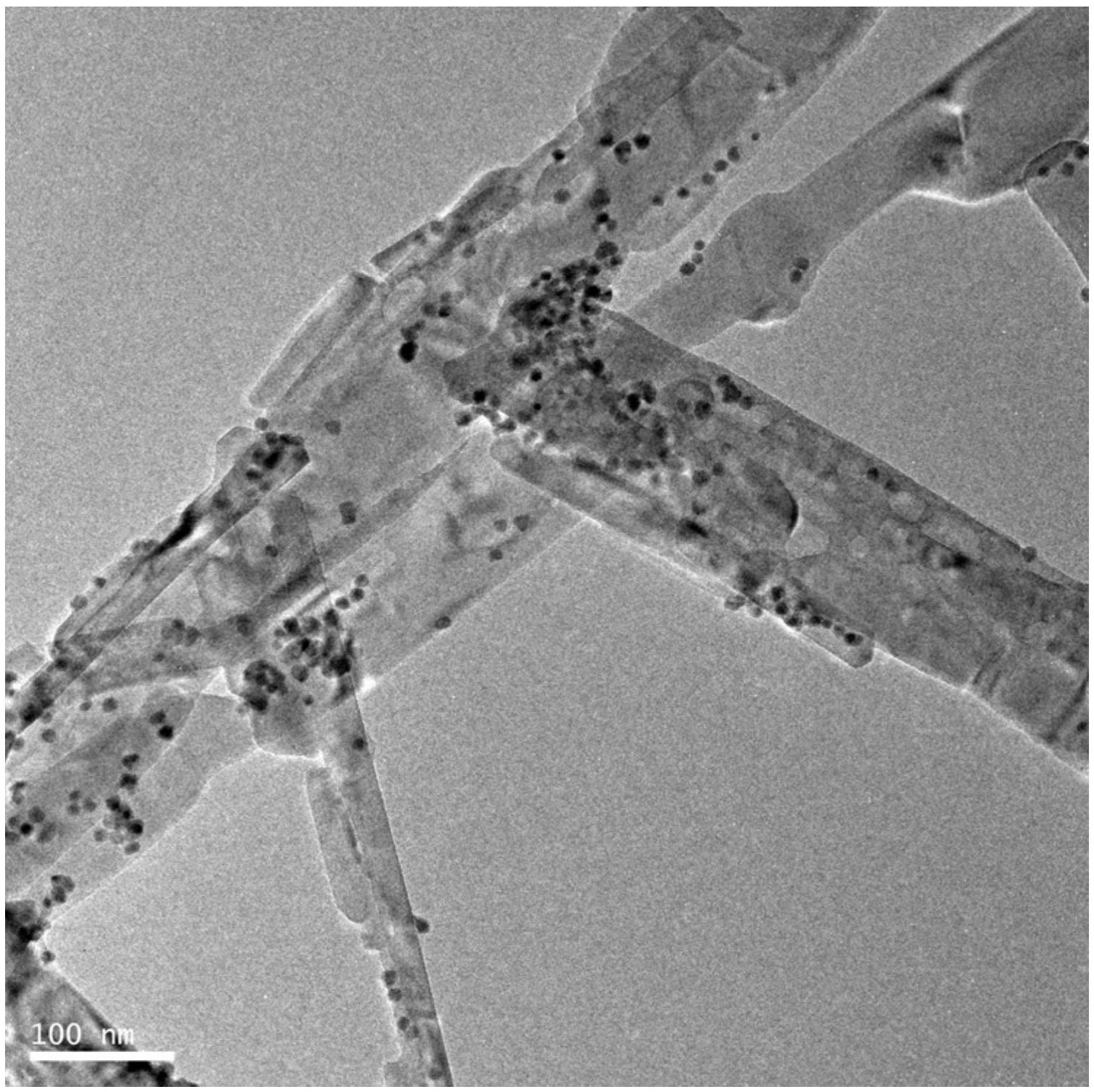

3)将一维TiO2纳米线载体加入到溶液B中，搅拌1～3h后过滤、水洗、干燥，即可得到粉末状的Pd/TiO2纳米线催化剂。

2.如权利要求1所述的Pd/TiO2纳米线催化剂的制备方法，其特征在于：步骤1)中，TiO2粉末为纳米级TiO2粉末。

3.如权利要求1或2所述的Pd/TiO2纳米线催化剂的制备方法，其特征在于：步骤1)中，焙烧时间为2～4h。

4.如权利要求3所述的Pd/TiO2纳米线催化剂的制备方法，其特征在于：步骤1)中，焙烧温度为450～600℃。

5.如权利要求4所述的Pd/TiO2纳米线催化剂的制备方法，其特征在于：焙烧温度为450℃，焙烧时间为4h。

6.如权利要求1或2所述的Pd/TiO2纳米线催化剂的制备方法，其特征在于：步骤2)中，水的加入体积以芳樟植物树叶的质量计为50-200mL/g，滤液A中加入Pd前驱体后使其中Pd的摩尔浓度为0.25-1mM。

7.如权利要求6所述的Pd/TiO2纳米线催化剂的制备方法，其特征在于：步骤2)中，水的加入体积以芳樟植物树叶的质量计为100mL/g，滤液A中加入Pd前驱体后使其中Pd的摩尔浓度为0.5mM。

8.如权利要求1或2所述的Pd/TiO2纳米线催化剂的制备方法，其特征在于：Pd/TiO2纳米线催化剂中Pd负载量在0.25～1％。

9.根据权利要求1所述的制备方法制得的Pd/TiO2纳米线催化剂。

10.如权利要求9所述的Pd/TiO2纳米线催化剂在苯甲醇无溶剂液相氧化制备苯甲醛的反应中的应用。
