1.一种钌‑磷共改性镍复合催化剂的制备方法，其特征在于，包括以下步骤：（1）对泡沫镍进行氧化，制备表面粗糙并含镍氧化物的泡沫镍；

（2）将步骤（1）制得的含镍氧化物泡沫镍作为阴极，碳棒作为阳极，配制pH电解质调节液，所述pH电解质调节液包括柠檬酸钠、硫酸铵和盐酸，以钌源、磷源和所述调节液的混合溶液作为电解液，通过同一电位阴极极化得到钌‑磷共改性镍复合催化剂；

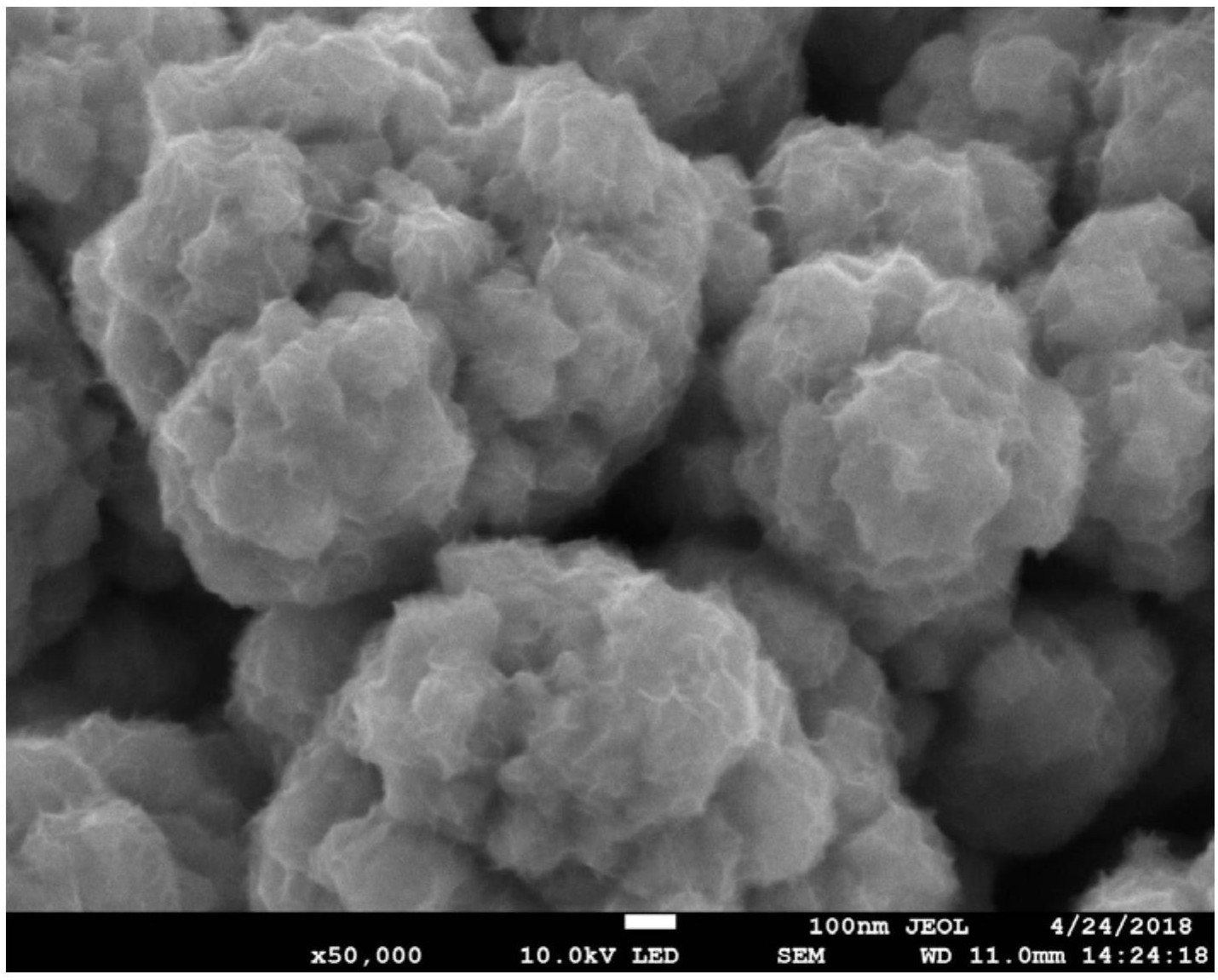

所述钌‑磷共改性镍复合催化剂包括纳米片堆集成的花球状结构，所述钌‑磷共改性镍复合催化剂包括钌元素和磷化镍，所述钌元素嵌入到磷化镍内。

2.根据权利要求1所述的一种钌‑磷共改性镍复合催化剂的制备方法，其特征在于，所述步骤（1）是将清洗干净的泡沫镍放入双氧水中浸泡，并对双氧水的浸泡液进行密封加热。

3.根据权利要求2所述的一种钌‑磷共改性镍复合催化剂的制备方法，其特征在于，所述步骤（1）中双氧水的质量浓度为0.5～30%。

4.根据权利要求3所述的一种钌‑磷共改性镍复合催化剂的制备方法，其特征在于，所述步骤（1）的氧化温度为60～200℃，氧化时间为2～24h。

5.根据权利要求4所述的一种钌‑磷共改性镍复合催化剂的制备方法，其特征在于，所述钌源为三氯化钌；所述磷源为次亚磷酸钠。

6.根据权利要求5所述的一种钌‑磷共改性镍复合催化剂的制备方法，其特征在于，所述步骤（2）中的柠檬酸钠的浓度为5～100mmol/L，盐酸的浓度为5～20mmol/L，硫酸铵的浓度为5～100mmol/L，三氯化钌的浓度为5～50mmol/L，次亚磷酸钠的浓度为10～500mmol/L。

7.根据权利要求3所述的一种钌‑磷共改性镍复合催化剂的制备方法，其特征在于，所述步骤（2）中的阴极极化电势为‑0.8～‑1.2V，阴极极化时间为0.5～2h。
