专利号: 2018113645421
申请人: 英业达科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

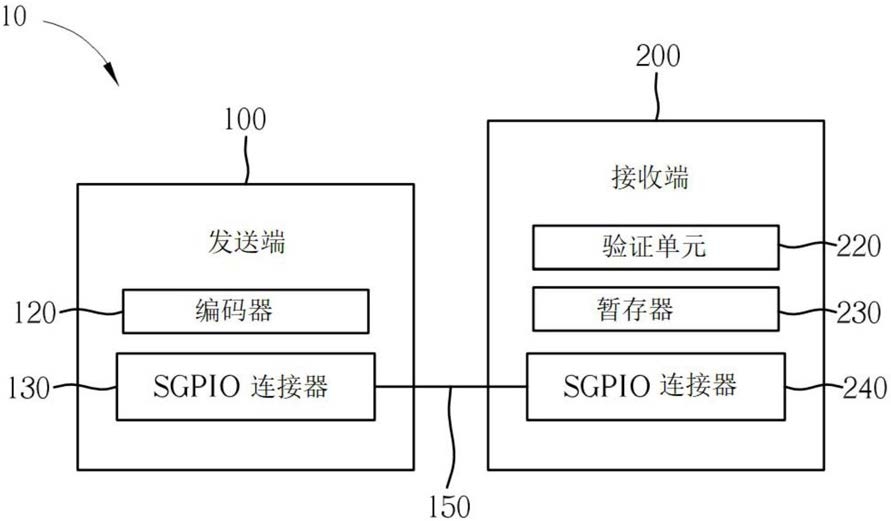

1.一种串行通用输入/输出系统,其特征在于,包含:

一发送端,包含:

一编码器,用以对一数据进行循环冗余校验编码,以产生用以检验该数据的正确性的一循环冗余校验码;以及一第一串行通用输入/输出连接器,耦接于该编码器,用以传送该数据及该循环冗余校验码;

一串行通用输入/输出缆线,连接于该第一串行通用输入/输出连接器;以及一接收端,包含:一第二串行通用输入/输出连接器,藉由该串行通用输入/输出缆线耦接于该第一串行通用输入/输出连接器,用以从该第一串行通用输入/输出连接器接收该数据及该循环冗余校验码;以及一验证单元,耦接于第二串行通用输入/输出连接器,用以依据该循环冗余校验码对该第二串行通用输入/输出连接器所接收到的该数据进行验证。

2.如权利要求1所述的串行通用输入/输出系统,其特征在于,其中该编码器包含多个循环冗余校验编码单元,每一循环冗余校验编码单元用以对该数据在该串行通用输入/输出系统的每一帧中的所分别对应的多个位进行编码,以产生该循环冗余校验码于每一帧中的对应位。

3.如权利要求2所述的串行通用输入/输出系统,其特征在于,其中该些循环冗余校验编码单元是对该数据中所分别对应的多个位平行地进行循环冗余校验编码,以产生该循环冗余校验码。

4.如权利要求1所述的串行通用输入/输出系统,其特征在于,其中该编码器包含单一个循环冗余校验编码单元,该循环冗余校验编码单元用以对该数据在该串行通用输入/输出系统的每一帧中的多个位进行编码,以产生该循环冗余校验码。

5.如权利要求2至4中任一项所述的串行通用输入/输出系统,其特征在于,其中该第一串行通用输入/输出连接器的第一脚位的信号为一低致能信号,而该编码器还包含一与门,用以对一编码频率及该第一串行通用输入/输出连接器的第一脚位的信号进行及运算,以产生用以控制每一的循环冗余校验编码单元的一操作频率信号。

6.如权利要求5所述的串行通用输入/输出系统,其特征在于,其中每一循环冗余校验编码单元依据该操作频率信号对该数据在每一帧中所分别对应的N个位进行编码,N为大于

1的整数,而该编码频率的频率大于该第一串行通用输入/输出连接器的频率脚位的信号的频率的N倍。

7.如权利要求2至4中任一项所述的串行通用输入/输出系统,其特征在于,其中该第一串行通用输入/输出连接器的第一脚位的信号为一高致能信号,而该编码器还包含一或门,用以对一编码频率及该第一串行通用输入/输出连接器的第一脚位的信号进行或运算,以产生用以控制每一的循环冗余校验编码单元的一操作频率信号。

8.如权利要求7所述的串行通用输入/输出系统,其特征在于,其中每一循环冗余校验编码单元依据该操作频率信号对该数据在每一帧中所分别对应的N个位进行编码,N为大于

1的整数,而该编码频率的频率大于该第一串行通用输入/输出连接器的频率脚位的信号的频率的N倍。

9.如权利要求1所述的串行通用输入/输出系统,其特征在于,其中该循环冗余校验码的总位数是依据该串行通用输入/输出系统的闲置时槽的数目而决定的。

10.如权利要求1所述的串行通用输入/输出系统,其特征在于,其中该发送端为一个复杂可程序逻辑装置,而该接收端为一个基板管理控制器。
