专利号: 2015108104624
申请人: 英业达科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

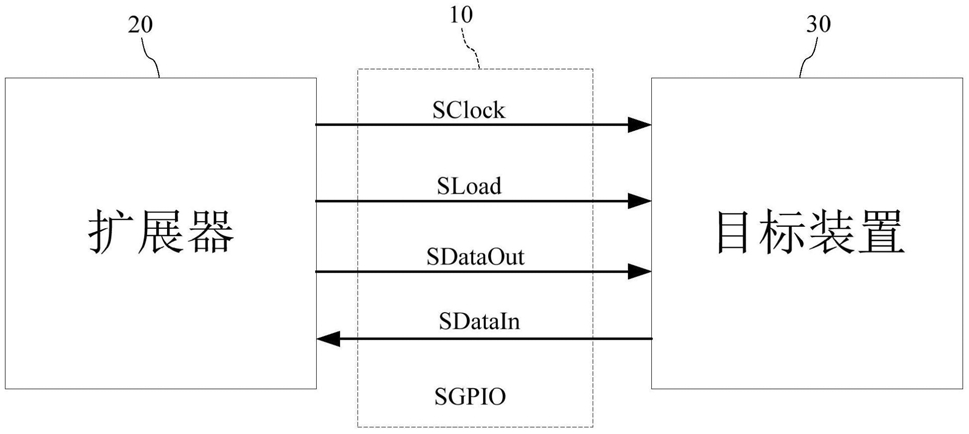

1.一种通用串行输入输出的数据传输方法,适用于以一通用串行输入输出总线连接的一扩展器和一目标装置,所述通用串行输入输出总线至少具有一数据输出线及一数据读取线,其特征在于,所述通用串行输入输出的数据传输方法包括:所述扩展器经由所述数据输出线输出一分页指示信号至所述目标装置,所述分页指示信号指示一分页地址;

所述目标装置依据所述分页指示信号,查找所述分页地址指示的至少一分页数据;

所述目标装置经由所述数据读取线将所述分页地址和所述至少一分页数据输出至所述扩展器;

所述扩展器读取经由所述数据读取线传送的内容;以及

当所述扩展器判断所述数据读取线传送的内容包含所述分页地址时,所述扩展器接收所述至少一分页数据。

2.如权利要求1所述的通用串行输入输出的数据传输方法,其特征在于,还包括分配所述数据输出线的多个时槽,以所述多个时槽中的部分时槽传输所述分页指示信号。

3.如权利要求1所述的通用串行输入输出的数据传输方法,其特征在于,还包括分配所述数据读取线的多个时槽,以所述数据读取线的所述多个时槽中的部分时槽传输所述分页地址,所述多个时槽中的另一部分时槽传输所述至少一分页数据。

4.如权利要求3所述的通用串行输入输出的数据传输方法,其特征在于,所述目标装置批次地将所述分页地址下的所述致少一分页数据输出至所述扩展器。

5.如权利要求4所述的通用串行输入输出的数据传输方法,其特征在于,于所述目标装置经由所述数据读取线将所述分页地址和所述至少一分页数据输出至所述扩展器的步骤中,还包括所述目标装置将所述分页地址下的所有分页数据输出至所述扩展器。

6.如权利要求1所述的通用串行输入输出的数据传输方法,其特征在于,所述通用串行输入输出总线还具有一频率信号线及一负载信号线,所述频率信号线传送一频率信号,所述负载信号线传送一负载信号,于所述扩展器经由所述数据输出线输出所述分页指示信号至所述目标装置的步骤中还包括依据所述频率信号及所述负载信号输出所述分页指示信号。

7.如权利要求1所述的通用串行输入输出的数据传输方法,其特征在于,于所述扩展器读取经由所述数据读取线传送的内容的步骤中,还包括读取所述数据读取线传送的内容中的所述分页地址。

8.如权利要求7所述的通用串行输入输出的数据传输方法,其特征在于,还包括所述扩展器判断读取到的所述分页地址是否符合输出给所述目标装置的所述分页指示信号所指示的所述分页地址。

9.如权利要求8所述的通用串行输入输出的数据传输方法,其特征在于,当所述扩展器判断读取到的所述分页地址不符合所述分页指示信号所指示的所述分页地址时,所述扩展器忽略所述数据读取线传送的内容。

10.如权利要求1所述的通用串行输入输出的数据传输方法,其特征在于,还包括所述目标装置判断所述分页指示信号指示的所述分页地址。
