专利号: 2018113529774
申请人: 安徽笄山生态农业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

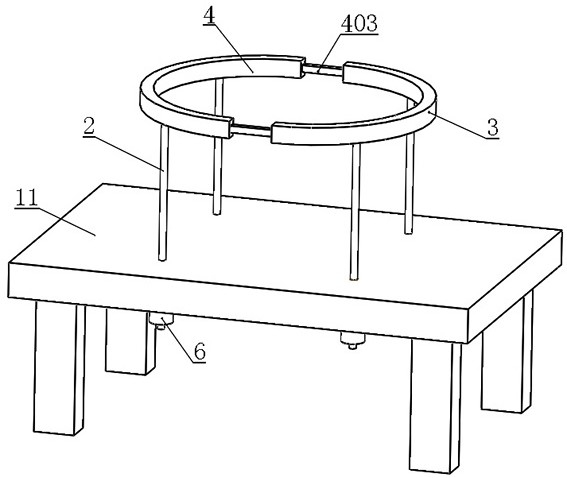

1.一种生态农业休闲观光用水果展示架,包括架体板(11),其特征在于:还包括设置在所述架体板(11)上的线孔(1),设置在所述线孔(1)上的连接线(2),分别设置在两根所述连接线(2)上并用于压紧固定水果的固定半环单元(3),插接半环单元(4),设置在所述连接线(2)下端的永磁铁单元(5),设置在所述线孔(1)在所述架体板(11)下表面开口位置处并通过排斥顶起所述永磁铁单元(5)方式以用于张紧所述连接线(2)的电磁铁单元(6),设置在所述固定半环单元(3)和插接半环单元(4)上并通过电流调节方式以用于调节所述连接线(2)上张紧力度的导电调节单元(7),以及设置在所述连接线(2)内并用于连接所述导电调节单元(7)和所述电磁铁单元(6)的导线单元(8);

所述固定半环单元(3)包括第一半环主体(301),设置在所述第一半环主体(301)内的第一线腔(302),以及设置在所述第一半环主体(301)两侧的插接槽(303);所述插接半环单元(4)包括第二半环主体(401),设置在所述第二半环主体(401)内的第二线腔(402),以及设置在所述第二半环主体(401)两侧并用于连接所述插接槽(303)的插接柱(403),所述第二线腔(402)穿过所述插接柱(403),所述连接线(2)通过穿过所述第一线腔(302)和所述第二线腔(402)方式以用于串联所述导电调节单元(7)和四个所述电磁铁单元(6);

所述连接线(2)包括线体(201),设置在所述线体(201)内的导线腔道(202),以及设置在所述线体(201)靠近所述永磁铁单元(5)一侧并用于所述导线单元(8)向外穿出的导线孔(203);所述导线单元(8)包括设置在所述导电调节单元(7)内的电池连接导线(801),以及设置在所述导线腔道(202)上并用于串联所述电磁铁单元(6)的插入导线(802);

所述永磁铁单元(5)包括粘接设置在所述线体(201)位于所述线孔(1)下侧端头上的限位块(501),以及粘接设置在所述限位块(501)下端面上的永磁铁片(502);所述电磁铁单元(6)包括设置在所述线孔(1)下方的限位套筒(601),以及设置在所述限位套筒(601)上并通过通电后向下排斥磁力顶起方式以用于在水果上压紧固定所述第一半环主体(301)和所述第二半环主体(401)的电磁铁部(602)。

2.根据权利要求1所述的一种生态农业休闲观光用水果展示架,其特征在于:所述电磁铁单元(6)还包括设置在所述限位套筒(601)内靠近所述线孔(1)一侧位置处并用于穿过设置所述线体(201)的上部腔道(603),设置在所述限位套筒(601)内并用于卡合限位所述限位块(501)的下部腔道(604),设置在所述上部腔道(603)侧壁上与所述导线孔(203)相对应并用于插入导线(802)穿过的套筒开孔(605),以及设置在所述限位套筒(601)外环面上的螺纹(606)。

3.根据权利要求2所述的一种生态农业休闲观光用水果展示架,其特征在于:所述电磁铁部(602)包括螺接设置在所述限位套筒(601)外环面上的环状芯体(602a),设置在所述环状芯体(602a)外环面上的螺旋槽(602b),以及嵌入绕制在所述螺旋槽(602b)上并用于在通电后向下排斥顶起所述永磁铁片(502)的螺线圈(602c),所述螺线圈(602c)通过所述插入导线(802)与所述导电调节单元(7)连接。

4.根据权利要求3所述的一种生态农业休闲观光用水果展示架,其特征在于:所述导电调节单元(7)包括设置在其中一个所述插接柱(403)上并通过第二线腔(402)内的所述插入导线(802)与所述螺线圈(602c)连接的导电片(701),设置在所述插接柱(403)对应所述插接槽(303)内侧面上且通过所述电池连接导线(801)串联的若干个纽扣电池(702),以及设置在两个所述插接槽(303)内的插接卡合部(703)。

5.根据权利要求4所述的一种生态农业休闲观光用水果展示架,其特征在于:所述导电片(701)中部弯曲后两端插接固定在所述插接柱(403)侧面上,所述插入导线(802)设置在侧边的所述纽扣电池(702)电极上,所述导电片(701)中部抵在异于设置所述插入导线(802)的所述纽扣电池(702)电极上。

6.根据权利要求4所述的一种生态农业休闲观光用水果展示架,其特征在于:所述插接卡合部(703)包括设置在所述插接柱(403)上的异于设置所述导电片(701)侧面上的滑动卡合柱(703a),以及设置在所述插接槽(303)内侧面上的固定卡合柱(703b),所述滑动卡合柱(703a)以及固定卡合柱(703b)的截面均为半圆,成对设置在所述插接柱(403)两侧位置处。

7.根据权利要求4所述的一种生态农业休闲观光用水果展示架,其特征在于:所述纽扣电池(702)的数量为3-5个。
