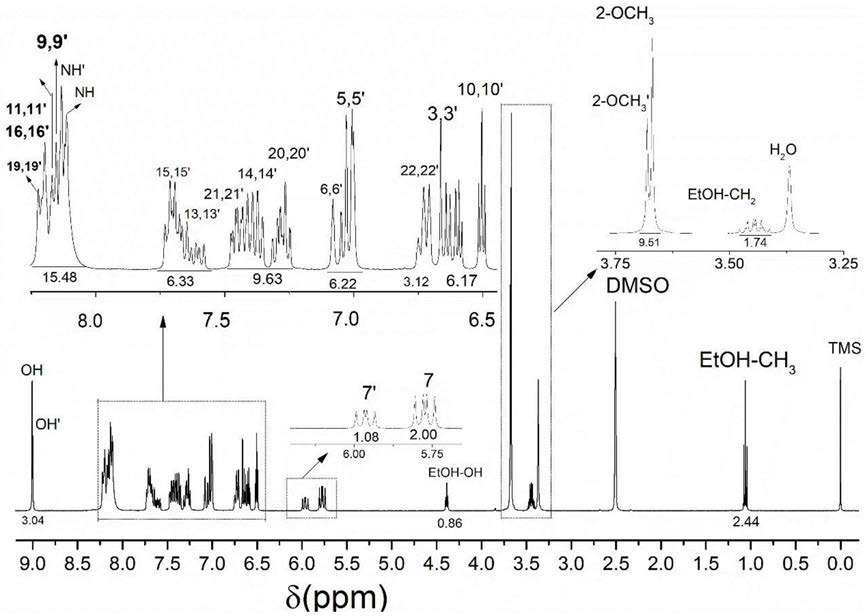

1.一种新型基于香草醛反应型阻燃剂,其特征在于:该阻燃剂10-{[(4-羟基-3-甲氧基苯基)(嘧啶-2-氨基)]甲基}-9,10-二氢-9-氧杂-10-磷酰杂菲-10-氧化物,简称VAD,其化学结构式如下:
2.一种新型基于香草醛反应型阻燃剂的制备方法,其特征在于:包括如下步骤:
将香草醛、2-氨基嘧啶和无水乙醇加入到装有机械搅拌器、回流冷凝管的三口圆底烧瓶中,在30-90℃下反应4-8h,然后降温至30-50℃时,加入DOPO:9,10-二氢-9-氧杂-10-磷杂菲-10-氧化物和无水乙醇,并升温至60-90℃继续反应8-24h,冷却到室温,在剧烈的机械搅拌下将得到的产物滴加到大量的蒸馏水中析出,过滤,蒸馏水洗涤2次,65℃真空干燥
24h,得到白色粉末。
3.根据权利要求2所述的一种新型基于香草醛反应型阻燃剂的制备方法,其特征在于:香草醛、2-氨基嘧啶和DOPO的摩尔比为1:1.0~1.05:1。
4.一种新型基于香草醛反应型阻燃剂的应用,其特征在于:新型基于香草醛反应型阻燃剂与环氧树脂预聚物在150℃搅拌至形成均一液体,降温至85℃加入固化剂搅拌至溶解后,迅速倒入模具热固化成型即得阻燃环氧树脂材料。
5.根据权利要求4所述的一种新型基于香草醛反应型阻燃剂的应用,其特征在于:所述环氧树脂预聚物为双酚A型环氧树脂预聚物。
6.根据权利要求4所述的一种新型基于香草醛反应型阻燃剂的应用,其特征在于:所述固化剂为4,4’-二氨基二苯基甲烷。
7.根据权利要求4所述的一种新型基于香草醛反应型阻燃剂的应用,其特征在于:所述新型基于香草醛反应型阻燃剂VAD中仲氨基氢和酚羟基氢以及固化剂中氨基氢的摩尔数之和等于环氧树脂预聚物中环氧基团的摩尔数。
8.根据权利要求4所述的一种新型基于香草醛反应型阻燃剂的应用,其特征在于:所述阻燃环氧树脂材料含所述阻燃剂VAD的质量分数为2.5-12.5%。
9.根据权利要求4所述的一种新型基于香草醛反应型阻燃剂的应用,其特征在于:所述热固化成型条件为80℃1h,120℃1h,160℃2h,180℃2h,然后冷却至室温,得到环氧树脂。
