1.反应型光固化无卤阻燃剂,其特征在于,其化学结构式为:,
其中,R1为: 或 或 ,
R2为: 或 。
2.权利要求1所述的反应型光固化无卤阻燃剂的制备方法,其特征在于,通过二乙基磷乙酸与缩水甘油醚氧基硅氧烷和丙烯酸异氰酸酯反应制备得到。
3.根据权利要求2所述的反应型光固化无卤阻燃剂的制备方法,其特征在于,将二乙基磷乙酸和缩水甘油醚氧基硅氧烷混合,加入催化剂,在85~95℃条件下反应1~3h,得到中间产物,然后降温至65~75℃,加入丙烯酸异氰酸酯,反应0.5~1.5h,得到反应型光固化无卤阻燃剂。
4.根据权利要求3所述的反应型光固化无卤阻燃剂的制备方法,其特征在于,所述缩水甘油醚氧基硅氧烷为γ‑缩水甘油醚氧丙基三甲氧基硅烷、γ‑缩水甘油醚氧丙基甲基二甲氧基硅烷、3‑缩水甘油醚氧基丙基三乙氧基硅烷、3‑缩水甘油醚氧基丙基甲基二甲氧基硅烷中的一种;所述丙烯酸异氰酸酯为丙烯酸异氰基乙酯、甲基丙烯酸异氰基乙酯中的一种。
5.根据权利要求3所述的反应型光固化无卤阻燃剂的制备方法,其特征在于,所述二乙基磷乙酸中的羧基基团和所述缩水甘油醚氧基硅氧烷中的环氧基团的摩尔比为1:(1~
1.05);所述中间产物中的羟基基团和所述丙烯酸异氰酸酯中的异氰酸酯基团的摩尔比为
1:(1~1.05)。

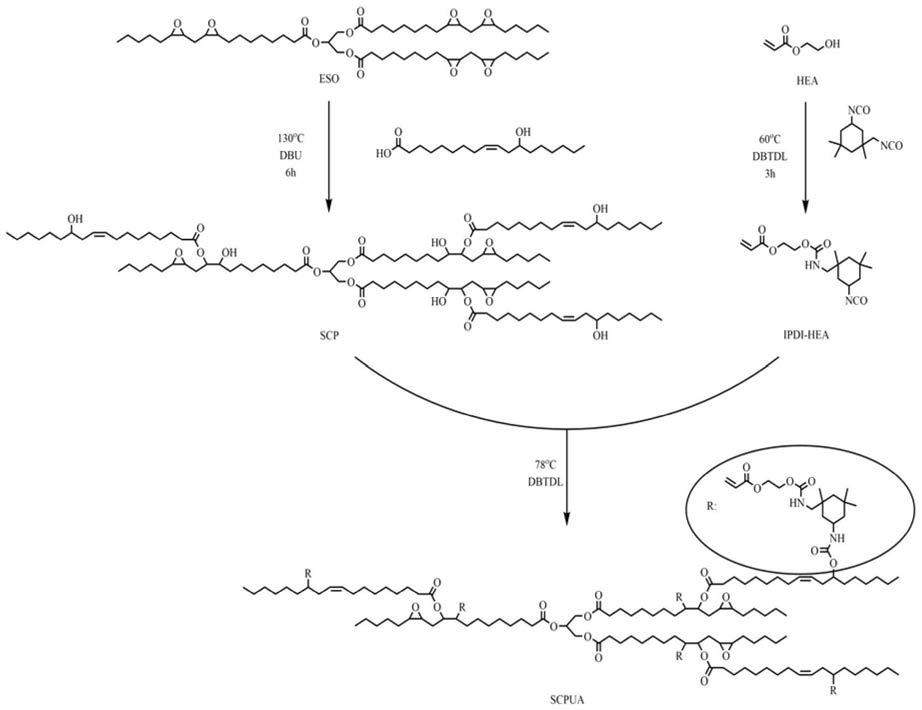

6.生物基阻燃材料,其特征在于,将生物基聚氨酯丙烯酸酯、权利要求1所述的反应型光固化无卤阻燃剂、光引发剂按质量比为(70‑100):(0.1‑30):(3‑5)混合复配得到;所述生物基聚氨酯丙烯酸酯通过如下制备方法获得:(1)将环氧大豆油、蓖麻油酸和第一催化剂在惰性气体条件下搅拌均匀并升温至120~
140℃,反应5~7h,得到生物基多元醇;
(2)将二异氰酸酯和丙烯酸羟基酯混合均匀,然后加入第二催化剂,升温至55~65℃,反应2~4h,得到异氰酸酯半封端中间体;
(3)将步骤(1)制得的生物基多元醇加入步骤(2)制得的异氰酸酯半封端中间体中,并加入第三催化剂,升温至70~80℃,搅拌反应3~5h,得到生物基聚氨酯丙烯酸酯。
7.根据权利要求6所述的生物基阻燃材料,其特征在于,步骤(1)中,所述环氧大豆油中环氧基团与所述蓖麻油酸中羧酸基团的摩尔比为1:(3~3.05)。
8.根据权利要求6所述的生物基阻燃材料,其特征在于,步骤(2)中,所述二异氰酸酯中的异氰酸酯基团与所述丙烯酸羟基酯中的羟基基团的摩尔比为1:(1~1.05)。
9.权利要求6~8任一项所述的生物基阻燃材料在UV固化涂料、UV固化油墨、UV固化胶黏剂或3D打印中的应用。
