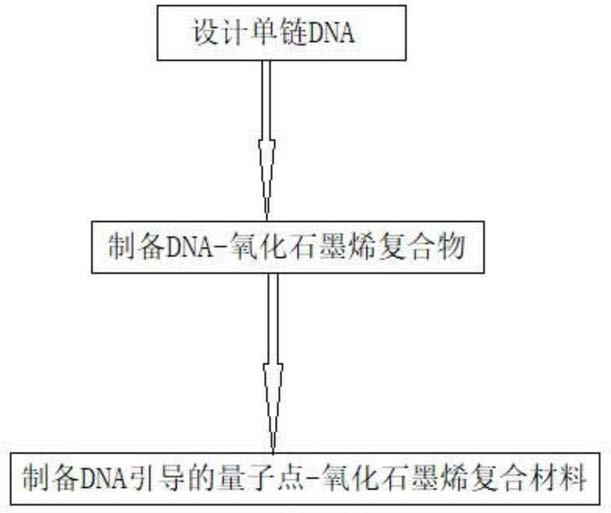

1.一种DNA引导的量子点-氧化石墨烯复合材料的制备方法，其特征在于：其包括以下步骤：S1、设计单链DNA：

单链DNA从5端开始，链结构中磷酸骨架中的P＝O键依次修饰为P＝S键的单链DNA，得到巯基修饰的单链DNA；

S2、制备DNA-氧化石墨烯复合物：

将巯基修饰过的DNA加入氧化石墨烯溶液中，在室温下搅拌、静置10个小时得到混合溶液，用透析膜在蒸馏水中透析10小时除去游离的DNA，制得DNA-氧化石墨烯复合物溶液，氧化石墨烯和巯基修饰过的DNA的质量浓度比为4～1:1；

S3、制备DNA引导的量子点-氧化石墨烯复合材料：

将镉离子前驱体溶液与氧族前驱体溶液加入步骤S2得到的DNA–氧化石墨烯复合物溶液中，在pH为9.0～11.0的环境下，加热至50～90℃，恒温反应2～8小时后得到QDs–DNA–氧化石墨烯复合物溶液，经无水乙醇洗涤、离心后，制得DNA引导的量子点-氧化石墨烯复合材料。

2.根据权利要求1所述的DNA引导的量子点-氧化石墨烯复合材料的制备方法，其特征在于：步骤S1中巯基的修饰数量为5～10个。

3.根据权利要求1所述的DNA引导的量子点-氧化石墨烯复合材料的制备方法，其特征在于：步骤S3中，氧族元素包括硫、硒和碲。

4.根据权利要求3 所述的DNA引导的量子点-氧化石墨烯复合材料的制备方法，其特征在于：所述镉离子前驱体溶液与氧族前驱体溶液的摩尔比为4～1:1。

5.根据权利要求4 所述的DNA引导的量子点-氧化石墨烯复合材料的制备方法，其特征在于：所述DNA-氧化石墨烯复合物溶液与镉离子和氧族前驱体混合溶液的体积比为1:99。

6.根据权利要求1-5 任一所述的DNA引导的量子点-氧化石墨烯复合材料的制备方法，其特征在于：步骤S3中得到的量子点为CdTe、CdSe、CdS、CdTeSe中的一种。
