1.一种氧化石墨烯量子点超薄复合膜的制备方法，其特征在于步骤如下：（1）水相单体溶液的制备：将氧化石墨烯量子点、表面活性剂和pH调节剂加入纯水中，充分溶解得到水相单体溶液；

（2）有机相单体溶液的制备：将均苯三甲酰氯加入到有机溶剂中，超声搅拌至完全溶解得到有机相单体溶液；

（3）界面聚合：将多孔聚合物底膜浸入步骤（1）制备所得水相单体溶液中浸渍，取出，沥干表面水珠后，再浸入步骤（2）制备所得有机相单体溶液中浸渍，生成氧化石墨烯量子点超薄复合层；

（4）超薄复合膜的制备：取出，去除膜表面水分后，重复步骤（3），直至厚度达到需求，即制备得到氧化石墨烯量子点超薄复合膜。

2.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（1）中所述表面活性剂具体为硬脂酸、十二烷基苯磺酸钠、十二烷基硫酸钠的一种或几种组合。

3.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（1）中pH调节剂具体为氢氧化钠、碳酸氢钠或磷酸氢二钠。

4.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（2）中所述有机溶剂具体为正己烷、环己烷、辛烷、甲苯的一种或几种组合。

5.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（3）中所述多孔聚合物底膜具体为聚砜、聚醚砜、聚丙烯腈或聚偏氟乙烯超滤膜。

6.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（1）得到的水相单体溶液中，以质量浓度计，含有氧化石墨烯量子点1% 10%和表面活性剂~

0.1% 1%；将氧化石墨烯量子点和表面活性剂加入到纯水中，5 10min至完全溶解，随后加入~ ~

pH调节剂，调节pH值范围为13 14，得水相单体溶液。

~

7.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（2）中将均苯三甲酰氯加入到有机溶剂中，得到质量浓度为0.05% 0.1%的有机相单体溶液，~

在600‑800w超声机下超声搅拌10 20min完全溶解。

~

8.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（3）中将多孔聚合物底膜浸没在水相单体溶液中的浸渍时间为25 35min，浸渍在有机相单~

体溶液中的浸渍时间为4 14min。

~

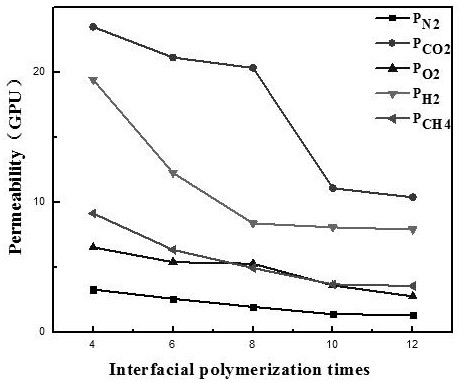

9.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（4）中重复步骤（3）的次数为4 12次。

~

10.根据权利要求1所述氧化石墨烯量子点超薄复合膜的制备方法，其特征在于：步骤（4）中所得复合膜，包括复合层和底膜的总厚度为0.8 1.2mm。

~
