专利号: 2018113380632
申请人: 益阳天华两栖车艇有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

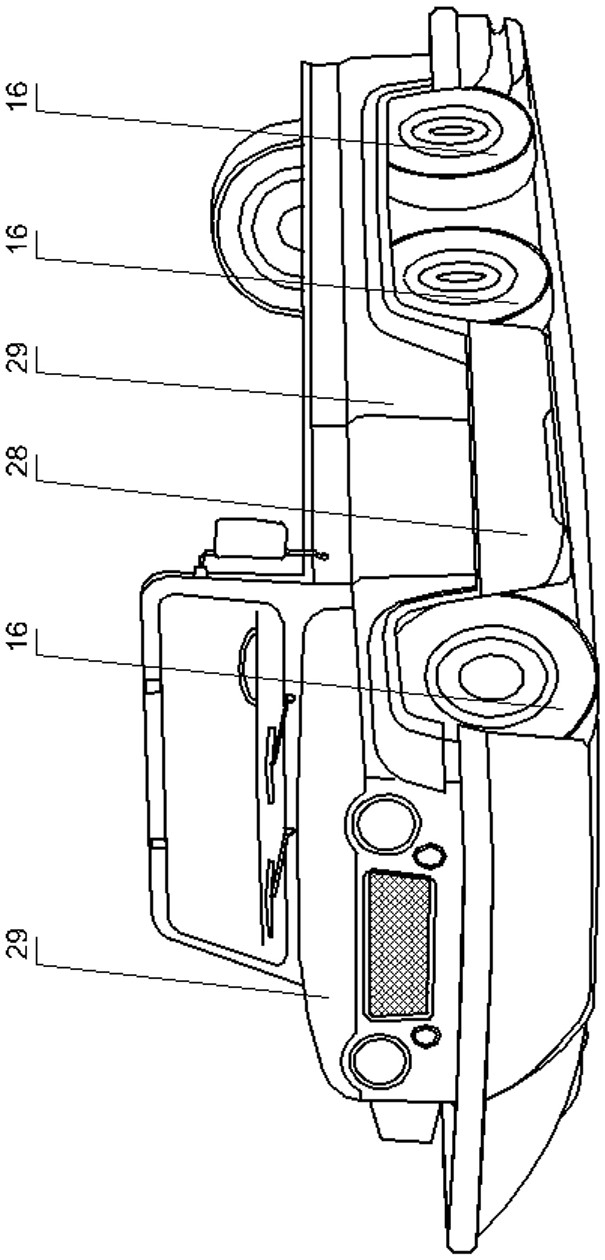

1.一种6X6轻型水陆两栖车,它包括车架总成(1)、发动机总成(2)、变速器总成(3)、主传动轴(4)、综合传动箱(5)、前传动轴(6)、前差速器总成(7)、泵浆传动轴(8)、后传动轴(9)、后差速器总成(10)、传动轴总成(11)、连轴器总成(12)、传动半轴总成(13)、换向箱总成(14)、传动边轴(15)、车轮总成(16)、转向机总成(17)、横拉杆总成(18)、连杆器总成(19)、转向柱总成(20)、方向盘(21)、喷水泵总成(22)、可伸缩减震器总成(23)、上摆臂(24)、下摆臂(25)、摆臂座(26)、销轴(27)、船体(28)和外罩组件(29),其特征是发动机总成(2)与变速器总成(3)经紧固螺栓连为一体。

2.根据权利要求1所述的一种6X6轻型水陆两栖车,其特征是主传动轴(4)分别与变速器总成(3)和综合传动箱(5)有序连接,前传动轴(6)分别与综合传动箱(5)和前差速器总成(7)有序连接,泵浆传动轴(8)分别与综合传动箱(5)和喷水泵总成(22)有序连接,后传动轴(9)分别与综合传动箱(5)和后差速器总成(10)有序连接,(前)传动轴总成(11)分别与前差速器总成(7)和连轴器总成(12)有序连接,(后)传动轴总成(11)分别与后差速器总成(10)和换向箱总成(14)有序连接,在连轴器总成(12)的内侧或换向箱总成(14)上有序设装有制动器总成(12a),传动边轴(15)的两端有序与位于同侧的第二轴和第三轴(两)换向箱总成(14)有序相接,车轮总成(16)由轮毂总成(16a)、轮辋(16b)、轮胎(16c)、转向羊角(16d)等部件组成,其中轮毂总成(16a)上设有转向羊角(16d)以及与上摆臂(24)和下摆臂(25)连接的安装孔,(各)传动半轴总成(13)与(各)轮毂总成(16a)有序相连。

3.根据权利要求1所述的一种6X6轻型水陆两栖车,其特征是车架总成(1)由多个组件有序组合、经特殊工艺加工而成,发动机总成(2)与变速器总成(3)安装在车架总成(1)的中后部,综合传动箱(5)、前差速器总成(7)、后差速器总成(10)、连轴器总成(12)、换向箱总成(14)、转向机总成(17)、连杆器总成(19)、摆臂座(26)等零部件经紧固螺栓有序安装在车架总成(1)的预设位置上,喷水泵总成(22)固装在车架总成(1)后部的下方,船体(28)有序固装在车架总成(1)的下方,(各)外罩组件(29)分别有序固装在车架总成(1)的上方。

4.根据权利要求1所述的一种6X6轻型水陆两栖车,其特征是综合传动箱(5)内设有“陆地行驶”、“分时驱动”和“水面浮渡”三种运行模式,经人为操作可将发动机的转矩传递至选定的运行模式、确保车辆安全舒适的在陆地行驶或水面运行,在“陆地行驶”模式下车辆的运行由车轮总成(16)以全轮驱动方式行驶,而在“分时驱动”模式下、发动机转矩只传递给位于第二轴和第三轴的车轮总成(16),在“水面浮渡”模式下、车辆的水面浮渡由喷水泵总成(22)推进。

5.根据权利要求1所述的一种6X6轻型水陆两栖车,其特征是各车轮均设装有先进独特的车轮折叠系统,该系统由可伸缩减震器总成(23)、上摆臂(24)、下摆臂(25)、摆臂座(26)、销轴(27)和轮毂总成(16a)等部件有序组成,其中可伸缩减震器总成(23)由液压缸(23a)和减震器(23b)组装而成,液压缸(23a)的上端经销轴(27)有序套装在车架(1)上、减震器(23b)的下端经销轴(27)活装在下摆臂(25)的合适位置上,(各)轮毂总成(16a)的上下两端分别与上摆臂(24)和下摆臂(25)、经销轴(27)有序相连,(各)上摆臂(24)和下摆臂(25)、经销轴(27)有序活装在摆臂座(26)上,(各)摆臂座(26)经紧固螺栓有序固装在车架总成(1)两侧的预设位置上。

6.根据权利要求1所述的一种6X6轻型水陆两栖车,其特征是发动机转矩由车内向外的传递由连轴器总成(12)和换向箱总成(14)完成,转向力矩由车内向外的传递由连杆器总成(19)完成,连轴器总成(12)、换向箱总成(14)和连杆器总成(19)均有良好的动力传递和密封性能。

7.根据权利要求1所述的一种6X6轻型水陆两栖车,其特征是船体(28)具有滑行型船体的水面滑行功能,其中船首为外倾式、船尾设有机翼形截面的滑水板、并在各车轮孔两边设有大圆弧的导流口,可显著减少车辆水面浮渡时所产生的兴波阻力、摩擦阻力和形状阻力,使发动机的效能发挥到极致,可使车辆在水面更易起滑与提速。

8.根据权利要求1所述的一种6X6轻型水陆两栖车,其特征是转向系统由转向机总成

(17)、横拉杆总成(18)、连杆器总成(19)、转向柱总成(20)和方向盘(21)等组成,其中(内)横拉杆总成(18)分别与转向机总成(17)和连杆器总成(19)的内侧轴有序连接,(外)横拉杆总成(18)分别与连杆器总成(19)的外侧轴和转向羊角(16d)有序连接,转向柱总成(20)分别与转向机总成(17)和方向盘(21)有序连接,转向系统的(各)零部件分别有序安装在车架总成(1)前部的相应位置上。

9.根据权利要求1所述的一种6X6轻型水陆两栖车,其特征是本发明可迅速低成本地实现系列开发和深度(延伸)开发。
