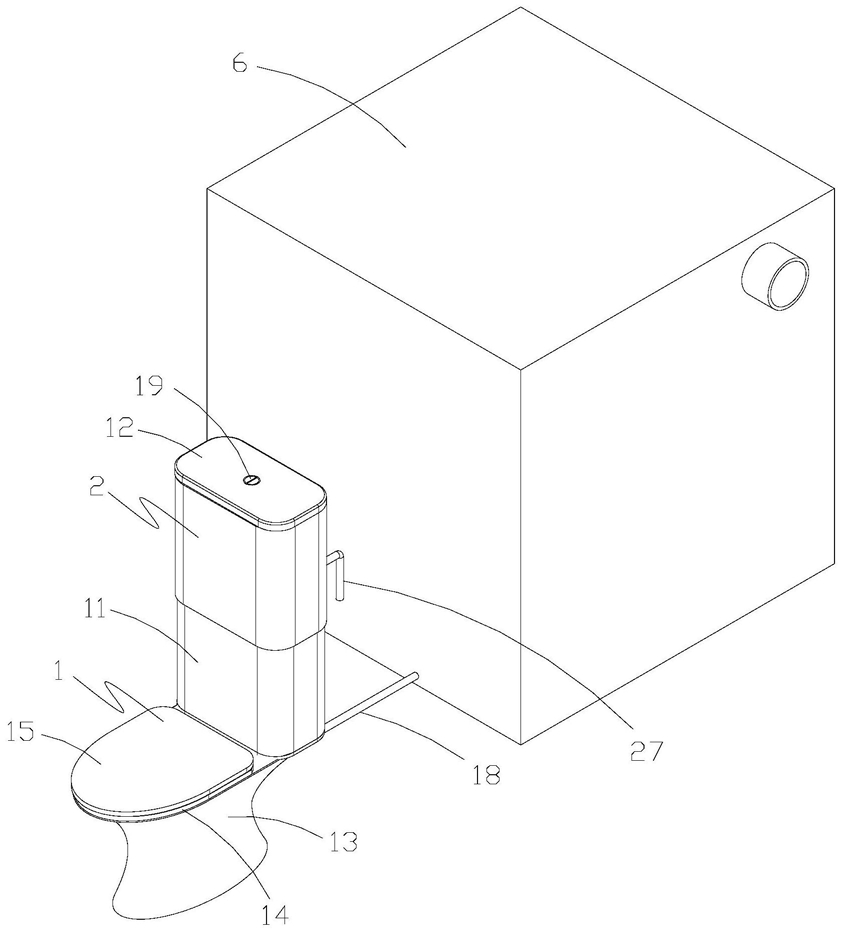

1.一种用于废水利用的抽水马桶,包括马桶本体(1)、设于所述马桶本体(1)上的水箱(11)、与所述水箱(11)相契合的箱盖(12)及设于所述水箱(11)和所述箱盖(12)之间的马桶附加水箱;所述水箱(11)包括进水管(18)、用于导入水流的进水阀(16)及用于排出水流的出水阀(17);所述箱盖(12)上设有按钮件(19);其特征在于:所述马桶附加水箱包括箱体(2)、设于所述箱体(2)上的补水管(27)及与所述出水阀(17)和所述按钮件(19)相配合的延时装置;
所述延时装置包括可来回动作的伸缩杆(23)、用于供所述伸缩杆(23)来回动作的外套筒(51)、设于所述伸缩杆(23)上的摩擦件(231)及与所述伸缩杆(23)传动配合的驱动组件;
所述驱动组件包括与所述伸缩杆(23)相连的连接件(52)、与所述连接件(52)传动配合的第二传动轮(53)、与所述第二传动轮(52)止转配合的第二传动轴(54)、设于所述第二传动轴(54)上的弹性件(55)及与所述第二传动轴(54)转动配合的防水箱(56);所述外套筒(51)上设有与所述连接件(52)相配合的连接槽(511);所述箱体(2)内设有用于保护所述延时装置的防水筒(57);所述连接件(52)包括可沿所述连接槽(511)来回动作的连杆(521)和与所述连杆(521)可拆卸连接的第三传动杆(522);所述防水箱(56)包括通孔(563)、与所述外套筒(51)可拆卸连接的第一固定杆(561)、与所述外套筒(51)可拆卸连接的第二固定杆(562);
外套筒安装在第二隔板上,与第二隔板螺钉连接,伸缩杆(23)安装在外套筒内,且两端均伸出外套筒,伸缩杆的下端穿过第二隔板与出水阀相贴,上端与按钮件(19)相贴;第一固定杆和第二固定杆的一端均螺钉连接在防水箱的侧壁上,另一端均螺钉连接在外套筒上;第三传动杆穿过防水箱上的通孔,始终至少有与部分露出该通孔,使得第三传动杆可沿着通孔上下移动,且两者之间始终保持动密封;第二传动轴安装在防水箱内,防水箱内开设了用于安装第二传动轴的凹槽;第二传动轮安装在第二传动轴上,该第二传动轮为一齿轮,其与第二传动轴键连接,第三传动杆上安装了与第二传动轮上的齿相啮合的凸齿;弹性件为一发条弹簧,该发条弹簧的一端固定在第二传动轴上,另一端固定在防水箱的内壁上;
所述马桶附加水箱还包括设于所述箱体(2)内的第一隔板(21)、设于所述箱体(2)内的第二隔板(22)、设于所述箱体(2)上的卡接槽(26)、用于为所述箱体(2)补充清水的进水装置及用于控制水流排出的排水装置;所述排水装置包括设于所述第一隔板(21)上的过水孔(211)、设于所述第二隔板(22)上的排水槽(221)、设于所述第二隔板(22)上的导流件(31)、可上下动作的密封件(32)、可上下动作的浮球组件及用于将所述浮球组件上的动力传导到所述密封件(32)上的传动组件;
清水腔位于第一隔板的上方,储水腔位于第一隔板和第二隔板之间;过水孔开设在第一隔板(21)上,排水槽开设在第二隔板(22)的边缘处;浮球组件包括外杆(33)、浮球(34)、内杆(35)、浮筒(36)及滑杆(37);外杆正对于过水孔的中心,安装在第二隔板上,第二隔板上开设了一个通孔;浮球(34)安装在外杆(33)的底部;外杆上开设了一个杆槽(331),内杆即安装在该杆槽内,可沿该杆槽上下滑动,外杆外壁上还套接了一个浮筒,该浮筒可以沿着外杆上下滑动,内杆通过一根滑杆与浮筒相连;在外杆上开设了一个滑槽(332);在内杆的顶端上安装了一个密封板(38);在密封板上开设了一个弧形面(381);
传动组件包括第一传动杆(41)、第一传动轮(42)、第二传动杆(43)、第一传动轴(44)及支撑架(45);第一传动杆(41)安装在密封件(32)上,与密封件(32)螺钉连接;支撑架安装在第二隔板(22)上,与第二隔板螺钉连接,第一传动轴安装在支撑架上,与支撑架轴承连接;
第一传动轮安装在第一传动轴上,与第一传动轴键连接,该第一传动轮为一个齿轮;第二传动杆安装在外杆(33)的顶部,与外杆螺钉连接;第一传动杆和第二传动杆上均开设有与第一传动轮上的齿相互啮合的凸齿;
当使用马桶冲洗便池(13)时,水箱(11)内的污水水位下降,当污水的水位下降到预设位置时,浮筒即会随着浮力的减小而随着水面下降,从而带动内杆下降,进而带动密封板下降,直至密封板封堵住过水孔;随着水位的继续下降,到达预设位置后,浮球也会随着浮力的减小而下降,带动外杆下降,进而带动安装在外杆上的第二传动杆的下降,第二传动杆的下降又带动第一传动轮转动,进而带动第一传动杆上升,第一传动杆的上升又带动密封件上升,从而打开了被密封件密封的排水槽,令储水腔内的清水从排水槽中排入水箱内,冲洗水箱内壁,冲洗内壁后的水再排入到便池内,将便池冲洗干净;在第二隔板的下表面上螺钉连接了一个导流件(31),该导流件包括第一段体(311)和第二段体(312),第一段体竖直设置,第二段体往靠近水箱内壁的方向倾斜设置;在箱体内安装了两组相互对称的浮球组件和传动组件。
