抽水马桶
¥19000
专利号: 2015109634257
申请人: 温玉友
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

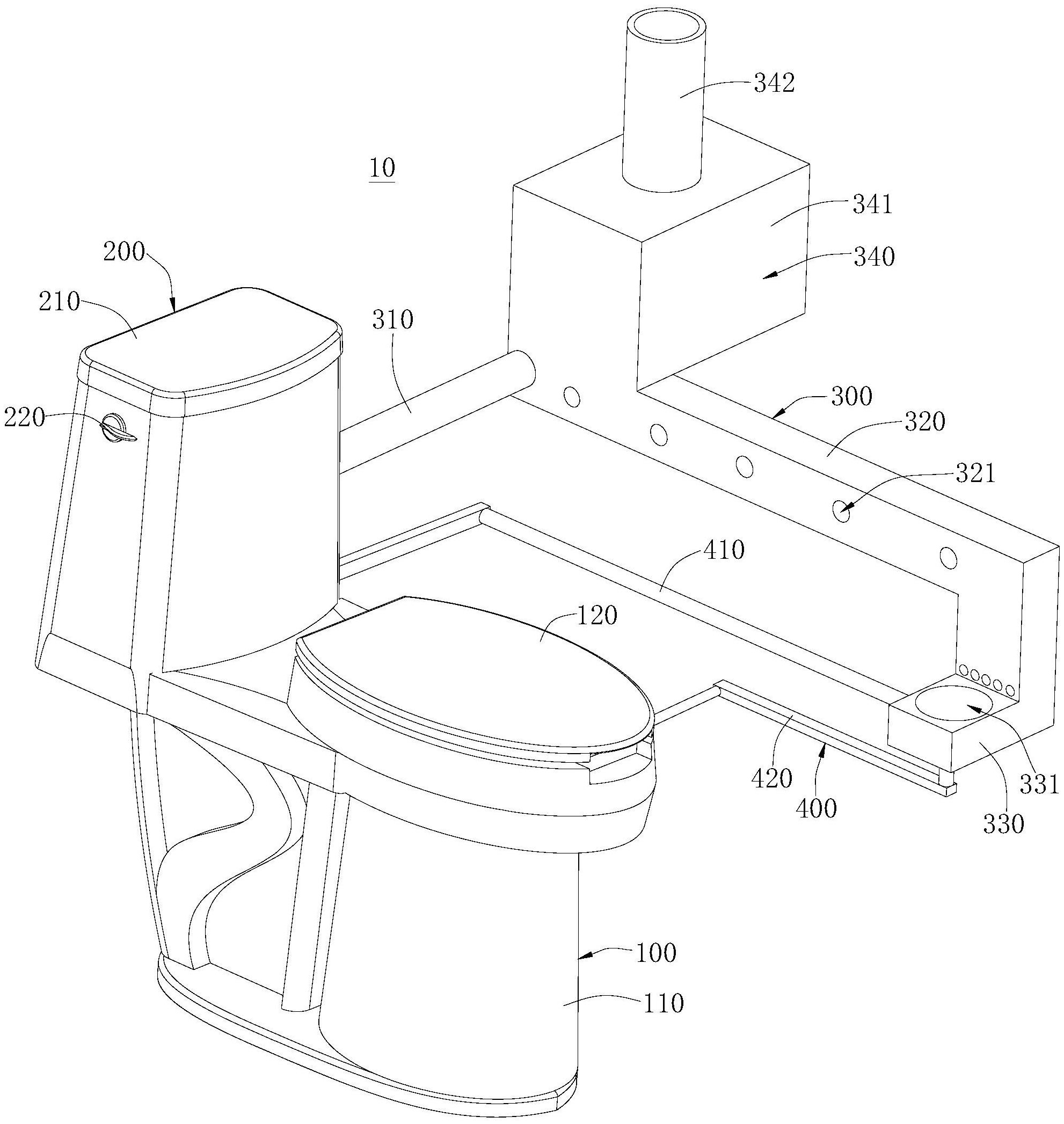

1.一种抽水马桶,其特征在于,包括:

马桶机构,所述马桶机构包括马桶座及马桶盖,所述马桶座内部设置有容置腔体,用于与下水道连通,所述马桶盖与所述马桶座转动连接,用于罩设所述容置腔体;

水箱机构,所述水箱机构包括箱体、浮力止水装置、出水装置及把手,所述箱体安装于所述马桶座,其内形成与所述容置腔体连通的储水腔体,所述浮力止水装置及出水装置均设置于所述储水腔体内,所述浮力止水装置与所述出水装置连接,所述把手设置于所述箱体并与所述出水装置连接;

抽风机构,所述抽风机构包括安装柱体、抽风管体、烟灰缸及抽风装置,所述安装柱体的第一端安装在所述箱体的外侧壁,所述安装柱体的第二端与所述抽风管体的第一端相固定,所述抽风管体具有中空结构,其内形成抽风通道,所述抽风管体开设有面向所述马桶座的抽风孔,且所述抽风孔与所述抽风通道连通,所述烟灰缸固定于所述抽风管体的第二端,所述烟灰缸开设有烟灰容置槽,用于容置烟灰,所述抽风装置包括抽风箱、抽风机及排气管体,所述抽风箱设置于所述抽风管体并与所述抽风通道连通,所述抽风机容置于所述抽风箱内部,所述排气管体设置于所述抽风箱并与所述抽风通道连通,其中,所述烟灰缸包括缸体、转轴、压盖及配重块,所述烟灰容置槽开设于所述缸体,所述转轴转动设置于所述缸体,所述压盖与所述转轴连接,所述配重块设置于所述压盖;

冲水机构,所述冲水机构包括输入管体及输出管体,所述输入管体的第一端容置于所述储水腔体内部,并与所述出水装置连接,所述输入管体的第二端穿过所述烟灰缸并与所述烟灰容置槽的侧壁连通,所述输出管体的第一端穿过所述烟灰缸并与所述烟灰容置槽的底部连通,所述输出管体的第二端穿过所述马桶座并与所述容置腔体连通;

其中,所述抽风管体的第二端的端部延伸并弯折形成固定管体,所述烟灰缸安装在所述固定管体且邻近所述马桶座设置,所述固定管体邻近所述烟灰缸的位置处开设有与所述抽风通道连通的吸灰孔;设置多个所述吸灰孔;多个所述吸灰孔依次间隔设置;所述吸灰孔具有圆形结构的横截面;所述吸灰孔向靠近所述烟灰缸的方向倾斜设置。

2.根据权利要求1所述的抽水马桶,其特征在于,所述压盖具有圆盘状的横截面。

3.根据权利要求1所述的抽水马桶,其特征在于,所述配重块设置于所述压盖远离所述转轴的一侧。

4.根据权利要求3所述的抽水马桶,其特征在于,所述配重块内部设置有铅块。

5.根据权利要求1所述的抽水马桶,其特征在于,所述配重块具有半球形的结构。

6.根据权利要求1所述的抽水马桶,其特征在于,所述压盖远离所述转轴的一侧设置有压持部,所述压持部与所述烟灰缸的外侧壁抵持。
