3+

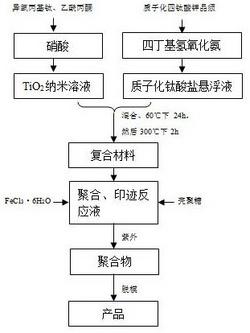

1.一种表面印迹Fe 四钛酸钾晶须吸附剂的制备方法，其特征在于，合成工艺步骤包3+

括：①在质子化的四钛酸钾晶须表面负载纳米TiO2获得晶须复合材料；②将Fe 和壳聚糖与获得的晶须复合材料混合，加入交联剂并光照，使反应体系在分散状态下交联聚合并印迹3+

析出；③去除Fe 模板；所述步骤②中，FeCl3•6H2O、四钛酸钾与壳聚糖摩尔质量比值为，(0.0009‑0.0036)mol：(0.012)mol：(1.50)g。

2.根据权利要求1所述的制备方法，其特征在于，在步骤①中，晶须复合材料制备方法包括：取四钛酸钾晶须用盐酸浸泡使其表面质子化；将质子化四钛酸钾晶须浸泡于四丁基氢氧化铵溶液中；超声分散得质子化钛酸盐悬浮液；将TiO2纳米溶胶加入质子化钛酸盐悬浮液中进行反应，产物灼烧得TiO2‑K2Ti4O9晶须复合材料。

3.根据权利要求2所述的制备方法，其特征在于，TiO2纳米溶胶通过将异丙氧基钛和乙酰丙酮加入硝酸溶液反应制成。

4.根据权利要求1所述的制备方法，其特征在于，在步骤②中，印迹步骤包括：将步骤①获得的晶须复合材料分散至Fe‑壳聚糖溶液中，同时加入交联剂，在紫外光照下连续搅拌，超声振荡分散；Fe‑壳聚糖溶液制备方法为：在加热搅拌条件下将FeCl3•6H2O溶入乙酸溶液中，加入壳聚糖粉末并溶解均匀。

5.根据权利要求4所述的制备方法，其特征在于，在步骤②中，壳聚糖交联聚合反应与表面印迹同步进行。

6.根据权利要求5所述的制备方法，其特征在于，晶须复合材料表面的TiO2基团在紫外线光照下引发壳聚糖产生自由基，交联剂的存在下壳聚糖分子链进一步聚合成空间网状结构，在从反应溶液中析出的过程中同时包裹在晶须复合材料表面。

7.根据权利要求1所述的制备方法，其特征在于，在步骤③中，将步骤②所得印迹产物使用盐酸处理，并水洗干燥。

3+

8.一种如权利要求1‑7中任一项所述的制备方法制备得到的表面印迹Fe 四钛酸钾晶3+

须吸附剂，其特征在于，该吸附剂以Fe 为离子模板客体，以四钛酸钾晶须为无机印迹主体，以壳聚糖为有机交联主体，并且通过聚合反应与表面印迹同步制得。

9.根据权利要求8所述的吸附剂，其特征在于，所述四钛酸晶须为纳米TiO2改性四钛酸钾复合材料。
