1.一种添加钛酸钾晶须的芳纶纸，其特征在于，以重量份数计，所述的芳纶纸构成组分包括：芳纶纤维：76～95份；钛酸钾晶须：5～24份，所述的芳纶纤维为芳纶纤维X和芳纶纤维Y的混合体系，其中，芳纶纤维X和芳纶纤维Y的重量比为(3～5)﹕(5～7)，所述的芳纶纤维X为间位芳纶短切纤维、对位芳纶短切纤维中的一种；所述的芳纶纤维Y为对位芳纶沉析纤维、对位芳纶浆粕纤维、间位芳纶沉析纤维中的一种或多种，还包括助留剂，所述助留剂的添加量为芳纶纤维Y重量的0.02～0.1％。

2.根据权利要求1所述的一种添加钛酸钾晶须的芳纶纸，其特征在于，所述的钛酸钾晶须为六钛酸钾或八钛酸钾的一种或两种的混合物，钛酸钾晶须的性能如下：其水相分散液的pH为7～9，晶须直径为0.8～1.5μm，晶须长度为30～100μm，晶须长宽比为20～

125，晶须熔点为1300～1370℃。

3.根据权利要求1所述的一种添加钛酸钾晶须的芳纶纸，其特征在于，所述的助留剂为阳离子聚丙烯酰胺。

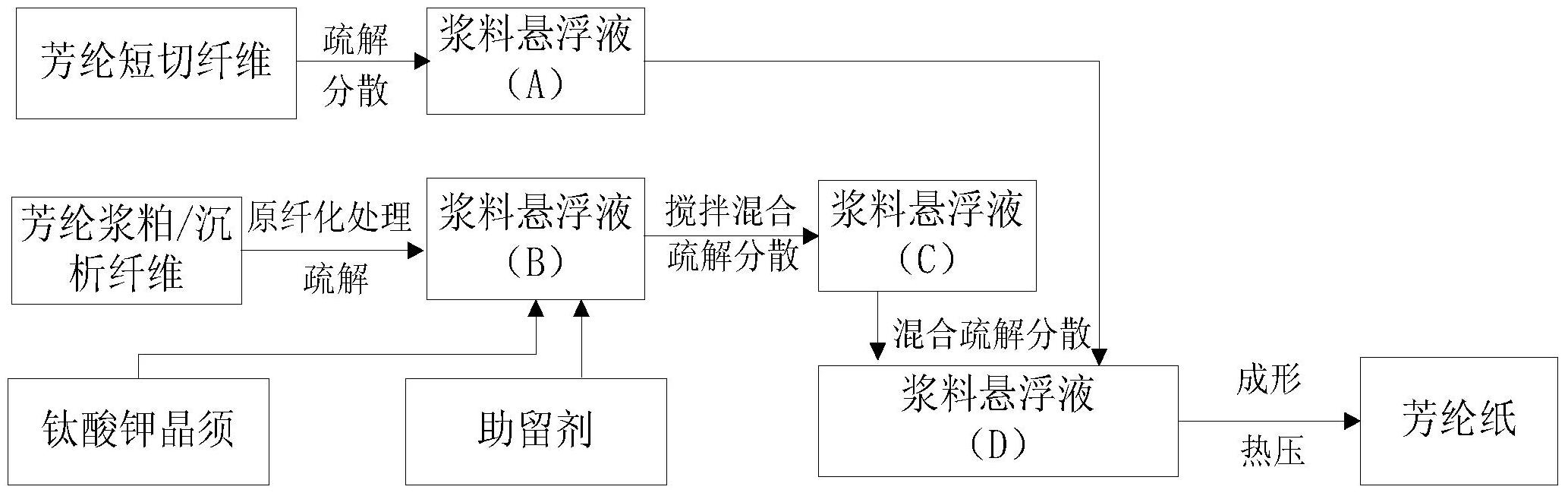

4.一种添加钛酸钾晶须的芳纶纸的制备方法，其特征在于，包括以下步骤：

步骤1：将芳纶纤维X，即间位芳纶短切纤维和对位芳纶短切纤维中的任意一种经过疏解分散制得浆料悬浮液(A)；

步骤2：将芳纶纤维Y，即对位芳纶沉析纤维、对位芳纶浆粕纤维、间位芳纶沉析纤维中的一种或多种纤维经过原纤化处理并疏解分散制得浆料悬浮液(B)；

步骤3：将钛酸钾晶须与步骤2制得的浆料悬浮液(B)混合得到混合物，然后向此混合物中加入阳离子聚丙烯酰胺，制得浆料悬浮液(C)；

步骤4：将步骤1制得的浆料悬浮液(A)与经过步骤2、3制得的浆料悬浮液(C)混合后疏解分散制得浆料悬浮液(D)；

步骤5：将步骤4制得的浆料悬浮液(D)在斜网纸机上抄造成形，压榨、干燥并进一步在热压机上进行热压得到芳纶纸。

5.根据权利要求4所述的一种添加钛酸钾晶须的芳纶纸的制备方法，其特征在于，步骤3中钛酸钾晶须与浆料悬浮液(B)混合得到的混合物中，钛酸钾晶须的质量浓度为

0.5～8％。

6.根据权利要求4所述的一种添加钛酸钾晶须的芳纶纸的制备方法，其特征在于，步骤3中阳离子聚丙烯酰胺的加入量为浆料悬浮液(B)中纤维绝干重量的0.02～0.1％。

7.根据权利要求4所述的一种添加钛酸钾晶须的芳纶纸的制备方法，其特征在于，步骤3中向钛酸钾晶须与浆料悬浮液(B)混合得到的混合物中添加阳离子聚丙烯酰胺时，利用搅拌器搅拌使不同组分充分混合并均匀分散，搅拌时间为5～60min，搅拌速度控制在

200～2500rpm，制得浆料悬浮液(C)。

8.根据权利要求4所述的一种添加钛酸钾晶须的芳纶纸的制备方法，其特征在于，步骤4中浆料悬浮液(D)包括76～95重量份的芳纶纤维和5～24重量份的钛酸钾晶须，所述的芳纶纤维为芳纶纤维X和芳纶纤维Y的混合体系，其中，芳纶纤维X和芳纶纤维Y的重量比为(3～5)﹕(5～7)。

9.根据权利要求4所述的一种添加钛酸钾晶须的芳纶纸的制备方法，其特征在于，包括以下步骤：步骤1：将芳纶纤维X，即对位芳纶短切纤维经过疏解分散制得浆料悬浮液(A)；

步骤2：将芳纶纤维Y，即对位芳纶沉析纤维经过原纤化处理并疏解分散制得浆料悬浮液(B)；

步骤3：将钛酸钾晶须与步骤2制得的浆料悬浮液(B)混合得到混合物，其中钛酸钾晶须的质量浓度为1％，然后向此混合物中加入阳离子聚丙烯酰胺，加入量为浆料悬浮液(B)中纤维绝干重量的0.03％，加入阳离子聚丙烯酰胺的过程中利用搅拌器搅拌使不同组分充分混合并均匀分散，搅拌时间为10min，搅拌速度控制在400rpm，制得浆料悬浮液(C)；

步骤4：将步骤1制得的浆料悬浮液(A)与经过步骤2、3制得的浆料悬浮液(C)混合，控制芳纶纤维组分为90重量份，其中，芳纶纤维X和芳纶纤维Y的重量比为3﹕7，钛酸钾晶须为10重量份，疏解分散制得浆料悬浮液(D)；

步骤5：将步骤4制得的浆料悬浮液(D)在斜网纸机上抄造成形，压榨、干燥并进一步在热压机上进行热压得到芳纶纸。

10.根据权利要求4所述的一种添加钛酸钾晶须的芳纶纸的制备方法，其特征在于，包括以下步骤：步骤1：将芳纶纤维X，即对位芳纶短切纤维经过疏解分散制得浆料悬浮液(A)；

步骤2：将芳纶纤维Y，即对位芳纶沉析纤维、对位芳纶浆粕纤维和间位芳纶沉析纤维经过原纤化处理并疏解分散制得浆料悬浮液(B)；

步骤3：将钛酸钾晶须与步骤2制得的浆料悬浮液(B)混合得到混合物，其中钛酸钾晶须的质量浓度为5.5％，然后向此混合物中加入阳离子聚丙烯酰胺，加入量为浆料悬浮液(B)中纤维绝干重量的0.04％，加入阳离子聚丙烯酰胺的过程中利用搅拌器搅拌使不同组分充分混合并均匀分散，搅拌时间为45min，搅拌速度控制在1000rpm，制得浆料悬浮液(C)；

步骤4：将步骤1制得的浆料悬浮液(A)与经过步骤2、3制得的浆料悬浮液(C)混合，控制芳纶纤维组分为79重量份，其中，芳纶纤维X和芳纶纤维Y的重量比为4﹕6，钛酸钾晶须为21重量份，疏解分散制得浆料悬浮液(D)；

步骤5：将步骤4制得的浆料悬浮液(D)在斜网纸机上抄造成形，压榨、干燥并进一步在热压机上进行热压得到芳纶纸。
