专利号: 2018112415009
申请人: 平庆路
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

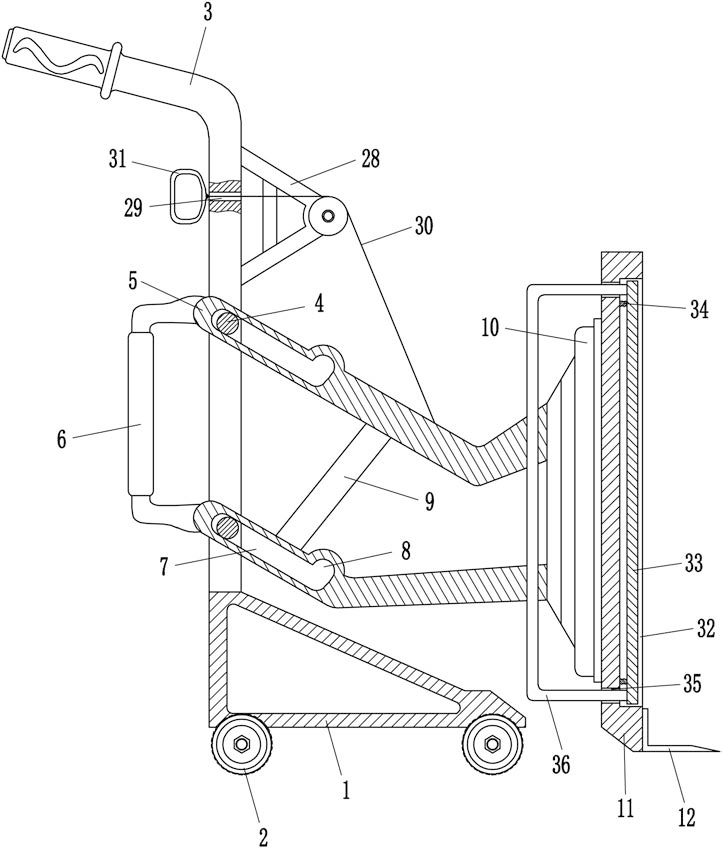

1.一种大理石辅助搬运小车,包括有底座、轮子、推手、滚轴、连接板、拉手、连接杆、连接架、竖板和插板,底座前后两侧均转动式连接有用于移动所述搬运小车的轮子,用于推动所述搬运小车的推手固接于底座顶部左侧,推手前侧固接有两个滚轴,推手前方设有两个连接板,两个连接板左侧连接有拉手,两个连接板左部均开有一字孔,两个滚轴分别位于两个一字孔内,一字孔上方的连接板上开有用于卡住滚轴的卡槽,两个连接板之间连接有连接杆,两个连接板右侧通过连接架连接有竖板,竖板右侧下部连接有形状为L形的插板,其特征是:还包括有移动板、连接块、滑动块、夹块、第一弹簧、7形板、滑块、挡块、第二弹簧、拉线和固定机构,竖板前部和后部均开有开口,竖板右侧的前后两方均设有可前后移动的移动板,移动板内侧左部连接有连接块,移动板内侧滑动式设有滑动块,滑动块位于连接块右方,滑动块内侧固接有用于夹住大理石的夹块,夹块和连接块之间连接有第一弹簧,移动板外侧连接有7形板,7形板左侧开有起导向作用的滑槽,滑槽内滑动式设有滑块,滑块上连接有用于挡住大理石的挡块,挡块和夹块接触,挡块和7形板内侧之间连接有第二弹簧,挡块外侧连接有拉线,7形板外侧右部开有对拉线起导向作用的导线孔,拉线穿过导线孔,7形板外侧左部设有用于固定移动板的固定机构。

2.按照权利要求1所述的一种大理石辅助搬运小车,其特征是:固定机构包括有固定螺母、螺杆、活动螺母和限位板,7形板外侧左部固接有固定螺母,固定螺母内设有螺杆,螺杆穿过开口,螺杆上设有用于固定移动板的活动螺母,对活动螺母起限位作用的限位板连接在螺杆左端。

3.按照权利要求2所述的一种大理石辅助搬运小车,其特征是:还包括有卡紧机构,卡紧机构包括有棘条、导轨、导块、棘爪、导向块、连接线和第三弹簧,前后两侧的开口内壁均安装有棘条,两个移动板左侧均开有安装槽,安装槽内壁的移动板上固接有导轨,导轨上滑动式设有导块,导块上以转动的方式连接有棘爪,棘爪与棘条配合,棘爪和安装槽内右侧之间连接有第三弹簧,两个移动板顶部均开有导向槽,两个导向槽内均滑动式设有导向块,导向块和棘爪之间连接有连接线。

4.按照权利要求3所述的一种大理石辅助搬运小车,其特征是:还包括有滑轮、拉绳和把手,上方的连接板顶部右侧连接有拉绳,对拉绳起导向作用的滑轮栓接于推手右侧上部,推手上部开有导向孔,拉绳绕过滑轮并穿过导向孔,拉绳左端连接有把手。

5.按照权利要求4所述的一种大理石辅助搬运小车,其特征是:还包括有推板、弹性绳和n形推杆,竖板右侧的前后两侧均开有凹槽,两个凹槽内均设有用于推动大理石的推板,推板左侧与凹槽内左侧之间连接有两个弹性绳,竖板左侧的前后两侧均开有两个导孔,前后两侧的导孔内均设有n形推杆,n形推杆右端与推板左侧连接。
