1.原位自生长制备三氧化钨/钨酸锌复合光催化材料的方法，其特征在于，具体按照以下步骤进行：步骤一、配置水溶性锌盐溶液和钨酸盐溶液；将锌盐溶于去离子水，配制成浓度为0.2-

1mol/L的锌盐溶液，将钨酸盐溶于去离子水，配制成浓度为0.2-1mol/L的钨酸盐溶液；

步骤二、将锌盐溶液加入反应釜中，并加入表面活性剂，表面活性剂在锌盐溶液中的浓度为0.1-5g/L，搅拌30-60分钟后滴加与锌盐溶液等摩尔的钨酸盐溶液，密闭反应容器，并进行水热反应，制备ZnWO4沉淀，过滤、干燥获得ZnWO4粉体；

步骤三、将所得到的ZnWO4粉体放入还原炉中，进行原位轻度还原，还原后快速水冷制备W/WO3/ZnWO4复合粉末；

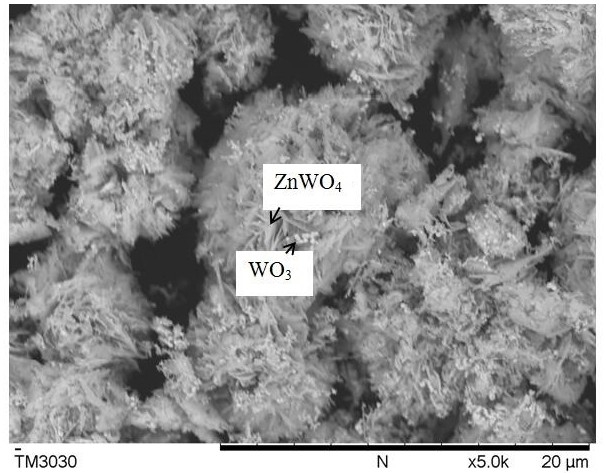

步骤四、将步骤三得到的W/WO3/ZnWO4复合粉末放入马弗炉中进行热处理，获得WO3/ZnWO4复合粉末。

2.根据权利要求1所述的原位自生长制备三氧化钨/钨酸锌复合光催化材料的方法，其特征在于，所述步骤一中，锌盐为氯化锌、醋酸锌、硫酸锌水溶性锌盐中的任意组合；钨酸盐为钨酸钠、偏钨酸铵水溶性钨酸盐中的任意组合。

3.根据权利要求1所述的原位自生长制备三氧化钨/钨酸锌复合光催化材料的方法，其特征在于，所述步骤二中，表面活性剂为聚乙烯吡咯烷酮、十六烷基三甲基溴化铵、乙二胺四乙酸二钠、十六胺、N-甲基吡咯烷酮、十二烷基苯磺酸钠的任意组合。

4.根据权利要求1-3任意一项所述的原位自生长制备三氧化钨/钨酸锌复合光催化材料的方法，其特征在于，所述步骤二中，反应釜内水热反应的温度为130-200℃，反应时间为

4-12h。

5.根据权利要求1所述的原位自生长制备三氧化钨/钨酸锌复合光催化材料的方法，其特征在于，所述步骤二中，干燥采用真空干燥，干燥的温度为80-110℃，干燥时间为2-5h。

6.根据权利要求1所述的原位自生长制备三氧化钨/钨酸锌复合光催化材料的方法，其特征在于，所述步骤三中，原位轻度还原采用氢气作为还原剂，还原温度为500-800℃，还原时间为10-60min。

7.根据权利要求1所述的原位自生长制备三氧化钨/钨酸锌复合光催化材料的方法，其特征在于，所述步骤四中，热处理温度为400-600℃，热处理时间为2-5h。
