1.一种提高三氧化钨薄膜光催化活性的方法，其特征在于，包括以下步骤：(1)配制驱体溶胶：取聚乙烯醇，加入蒸馏水，加热搅拌溶解，得聚乙烯醇溶液，然后加入一定量的偏钨酸铵，搅拌溶解；随后在室温条件下，搅拌12-24h，使各组分充分均匀，再在恒温条件下静置6-10h，得前驱体溶胶；

(2)旋涂镀膜：将上述前驱体溶胶旋涂在导电玻璃上，然后在室温下干燥12～24h，得初膜；

(3)煅烧：将上述初膜在空气气氛下煅烧，即得具有孔状结构的WO3薄膜。

2.根据权利要求1所述的提高三氧化钨薄膜光催化活性的方法，其特征在于，所述步骤(1)中每50-100ml蒸馏水中，加入聚乙烯醇0.3-0.5g。

3.根据权利要求1所述的提高三氧化钨薄膜光催化活性的方法，其特征在于，所述步骤(1)中加热温度为65～90℃。

4.根据权利要求1所述的提高三氧化钨薄膜光催化活性的方法，其特征在于，所述步骤(1)中每50-100ml聚乙烯醇溶液中，加入偏钨酸铵1.5-2g。

5.根据权利要求1所述的提高三氧化钨薄膜光催化活性的方法，其特征在于，所述步骤(1)中室温条件为15～30℃。

6.根据权利要求1所述的提高三氧化钨薄膜光催化活性的方法，其特征在于，所述步骤(1)中恒温条件为35～45℃的恒温水浴条件。

7.根据权利要求1所述的提高三氧化钨薄膜光催化活性的方法，其特征在于，所述步骤(2)中导电玻璃为ITO或FTO导电玻璃。

8.根据权利要求1所述的提高三氧化钨薄膜光催化活性的方法，其特征在于，所述步骤(2)中旋涂使用匀胶机旋涂，其参数为：转速一为800～1200r/min，时间一为6～12s；

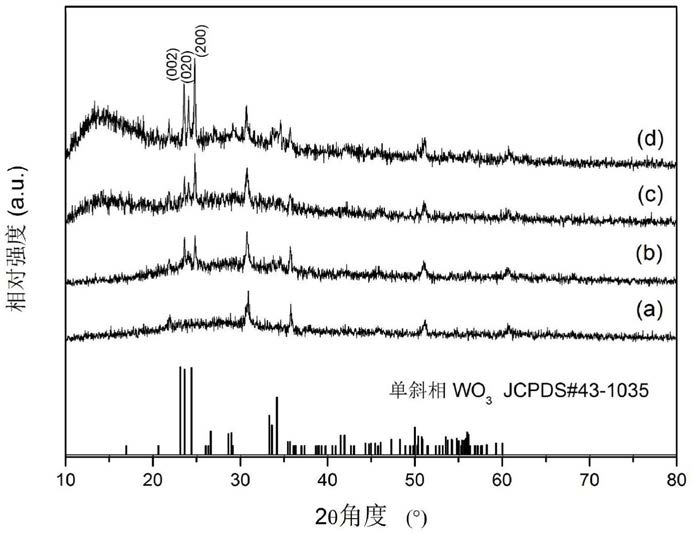

转速二为2500～3500r/min，时间二为40～60s，旋涂层数分别为5层、10层、15层。

9.根据权利要求1所述的提高三氧化钨薄膜光催化活性的方法，其特征在于，所述步骤(3)中煅烧的条件为：升温速率为1～2℃/min，煅烧温度为400～600℃，保温时间为

4～8h。
