专利号: 2018111887229
申请人: 温州崎芳新能源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 晶体生长〔3〕
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

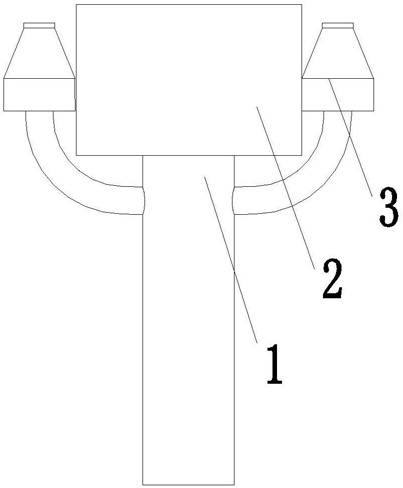

1.一种LED灯晶片生长用氩气缓冲装置,包括生长炉(1)、生长转动提升装置(2)和氩气缓冲装置(3),其特征在于:所述生长炉(1)的上端安装有生长转动提升装置(2),生长转动提升装置(2)的左右两侧面对称安装有氩气缓冲装置(3);其中:所述的氩气缓冲装置(3)包括氩气管(31),生长炉(1)侧壁的上端设有通孔,通孔内连接有氩气管(31),氩气管(31)的出口处安装有缓冲垫(32),缓冲垫(32)上均匀设有出气孔,氩气管(31)外侧壁的上端安装有连接箱(33),氩气管(31)的上端面安装有连接杆(34),连接杆(34)在其周向方向均匀分布,连接杆(34)的上端面安装有氩气连接管(35),连接杆(34)上安装有控量机构(36),连接箱(33)的上端面安装有倾斜防护板(37),倾斜防护板(37)的上端与氩气连接管(35)侧壁的上端连接,氩气连接管(35)内侧壁的上下端均安装有连接板(38),连接板(38)之间安装有固定杆(39),固定杆(39)侧壁的上下端通过轴承安装有缓冲板(310)。

2.根据权利要求1所述的一种LED灯晶片生长用氩气缓冲装置,其特征在于:所述的控量机构(36)包括转动齿盘(361),氩气管(31)外侧壁的顶端套接有转动齿盘(361),转动齿盘(361)的左端啮合有转动齿轮(362),转动齿轮(362)的下端面与转动电机(363)的输出轴相连接,转动电机(363)通过电机座安装在连接箱(33)内侧壁上,转动齿盘(361)内侧与氩气管(31)外侧壁之间连接有滑动杆(364),转动齿盘(361)的下端面连接有转动球(365),转动球(365)安装在承托板(366)的上端面,承托板(366)安装在氩气管(31)的外侧壁上,转动齿盘(361)的上端面安装有第一转动杆(367),第一转动杆(367)沿其周向方向均匀分布,第一转动杆(367)侧壁通过轴承安装有转动板(368),转动板(368)的另一端通过轴承安装在第二转动杆(369)上,第二转动杆(369)的下端安装有挡板(3610),挡板(3610)的右端通过轴承安装在连接杆(34)的侧壁上。

3.根据权利要求1所述的一种LED灯晶片生长用氩气缓冲装置,其特征在于:所述的氩气管(31)为弧形结构。

4.根据权利要求1所述的一种LED灯晶片生长用氩气缓冲装置,其特征在于:所述的缓冲板(310)为不规则迷宫型。

5.根据权利要求2所述的一种LED灯晶片生长用氩气缓冲装置,其特征在于:所述的挡板(3610)形状为花瓣形。
