专利号: 2018111829825
申请人: 黄河科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

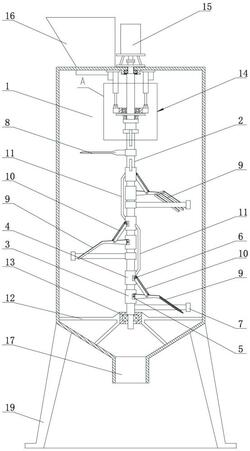

1.一种具有内翻挑功能的立式中药材粉碎加工筒,在支架上固定有筒体及上盖,筒体内轴心位置竖向安装有主轴,主轴上垂直固定有搅拌齿,在筒体上端设置有驱动主轴转动的驱动机构,筒体上端设置进料斗和下端设置出料口,其特征是:在主轴上套装有一组或多组由固定套和滑动套组成的滑件组,每组滑件组中固定套位于下位,滑动套位于上位,且滑动套与主轴之间设置凸凹镶嵌结构使滑动套仅能够沿轴向滑动;同时在主轴的上端套装有主滑套,主滑套与主轴之间设置凸凹镶嵌结构使滑动套仅能够沿轴向滑动,主滑套上端通过推力轴承安装有顶座,顶座与主轴之间存在间隙为顶座配合间隙,又在主滑套上侧设置有轴向驱动机构,轴向驱动机构的推出端与所述顶座连接;在各滑动套与主滑套之间固定有连杆或弹簧;每组滑件组的固定套侧面设置有固定座,滑动套侧面设置有活动座,在固定座内铰接有翻挑叉,在活动座内铰接有推拉杆,推拉杆的末端铰接在翻挑叉的中部;所述搅拌齿固定在各固定套上,且各翻挑叉位于搅拌齿之间。

2.根据权利要求1所述的具有内翻挑功能的立式中药材粉碎加工筒,其特征是:所述搅拌齿包括下部的粉碎锤和上部的切割刀。

3.根据权利要求1所述的具有内翻挑功能的立式中药材粉碎加工筒,其特征是:所述轴向驱动机构包括一个套装在主轴上端的推环,推环的内侧安装有滚子轴承,滚子轴承与主轴之间存在间隙为轴承配合间隙,推环的外侧对称设置有牵引座,位于筒体上盖下方垂直固定有对称的电动推杆,各电动推杆的推头分别铰接在对应的牵引座上。

4.根据权利要求1所述的具有内翻挑功能的立式中药材粉碎加工筒,其特征是:所述轴向驱动机构包括一个套装在主轴上端的固定套和推环,固定套固定在主轴上,推环位于固定套下方,推环的内侧安装有滚子轴承,滚子轴承与主轴之间存在间隙为轴承配合间隙,推环的外侧对称设置有牵引座,固定套的外侧对称设置有牵引座,固定套的牵引座与推环的牵引座位置对应且都铰接有侧连杆,上下位置对应的一对侧连杆通过销轴铰接在电动推杆的推头上,电动推杆的根部通过销轴铰接在筒体的上顶角位置。

5.根据权利要求1所述的具有内翻挑功能的立式中药材粉碎加工筒,其特征是:轴向驱动机构的推出端与所述顶座之间通过推力弹簧连接。
