专利号: 2018111775280
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

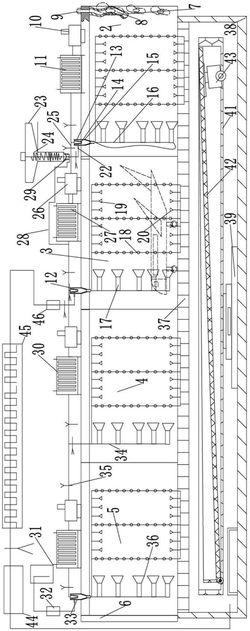

1.一种用于飞机的除冰系统,其特征在于:包括从右到左依次连接的前通道门、预除冰车间(2)、主除冰车间(3)、扫尾除冰车间(4)、以及后通道大门(6);

在预除冰车间(2)上设置有预空压机(10),预空压机(10)的出口连接有预加热器(11)的进口,预加热器(11)的出口连接有预三通混合器(13)的一进口,预三通混合器(13)的出口连接有分布在预除冰车间(2)内且用于对待除冰客机(1)外侧壁上喷射盐颗粒的预喷嘴总成组件(16)。

2.根据权利要求1所述的用于飞机的除冰系统,其特征在于: 预喷嘴总成组件(16)包括设置在预除冰车间(2)左端且用于向位于预除冰车间(2)内的待除冰客机(1)头部吹风的吹头部喷嘴组件(17)、设置在预除冰车间(2)内侧壁上的侧壁环形喷嘴组件(18)、设置在预除冰车间(2)顶壁上且向下吹气的顶部喷嘴组件(19)、设置在预除冰车间(2)底部且向上吹气的底部喷嘴组件(20);

吹头部喷嘴组件(17)的进口、侧壁环形喷嘴组件(18)的进口、顶部喷嘴组件(19)的进口、以及底部喷嘴组件(20)的进口并联在预三通混合器(13)的出口处;

在预除冰车间(2)顶壁设置有带动吹头部喷嘴组件(17)向上摆动的头牵引摆动螺杆(21);

预三通混合器(13)包括与预加热器(11)的出口连接的预进气中心锥套(14)、套装在预进气中心锥套(14)上且下端与预喷嘴总成组件(16)进口连通的预混合壳体(15)、以及设置在预混合壳体(15)上的旁通进气管路(22);

在预除冰车间(2)上方设置有存放有盐颗粒的预固体颗粒进料漏斗(23),在预固体颗粒进料漏斗(23)下端通道中的预送料螺杆(24),在预送料螺杆(24)的通道出口与旁通进气管路(22)连通;

预混合壳体(15)的出口为锥度孔。

3.根据权利要求2所述的用于飞机的除冰系统,其特征在于: 前通道门包括分布在预除冰车间(2)左端的前遮挡保温帷幕(7)、设置在前遮挡保温帷幕(7)上的帷幕中心通道(8)、以及设置在预除冰车间(2)左端口上且与帷幕中心通道(8)连通的前门进气管(9)。

4.根据权利要求3所述的用于飞机的除冰系统,其特征在于: 主除冰车间(3)包括通过主进气管路(25)与预加热器(11)的出口连接的主空压机(26)一进口、与主空压机(26)出口连接的主加热器(27)、主进口与主加热器(27)一出口连接且与预三通混合器(13)结构相同的主三通混合器(12)、与主三通混合器(12)出口连接且位于主除冰车间(3)内且与预喷嘴总成组件(16)结构相同的主喷嘴总成组件;

在预送料螺杆(24)的通道出口处设置有底部进气嘴(29);

主加热器(27)的另一出口通过带有单向阀的旁通管路(28)与底部进气嘴(29)的进口连接。

5.根据权利要求4所述的用于飞机的除冰系统,其特征在于:在预除冰车间(2)、主除冰车间(3)、以及扫尾除冰车间(4)下方设置有底面过滤地排(37),在底面过滤地排(37)下方设置有用于收集溶化后冰水的地下存储池(38),在地下存储池(38)底部设置有防水的地下横向移动座(39),在地下横向移动座(39)的上端设置有防水的地下升降座(40),在地下升降座(40)上端设置有地下托架(41),在地下托架(41)左端铰接有地下倾斜滤网(42),在地下托架(41)右端设置有带动地下倾斜滤网(42)摆动的地下振动防水螺杆(43),地下存储池(38)连接有地下给液泵(44),地下给液泵(44)连接有地下加热器(45),地下加热器(45)通过地下融化液增压泵(46)与主三通混合器(12)的旁路进口。

6.根据权利要求5所述的用于飞机的除冰系统,其特征在于:在扫尾除冰车间(4)中连接有与主加热器(27)出口连接的扫尾进气管路(30),在扫尾除冰车间(4)中设置有与预喷嘴总成组件(16)结构相同的扫尾气嘴总成(34);

在扫尾除冰车间(4)左侧还连接有覆液膜车间(5),在覆液膜车间(5)中连接有与扫尾进气管路(30)出口连接的覆液膜进气管路(35),覆液膜进气管路(35)通过空压机、加热器连接有与预三通混合器(13)结构相同的覆液膜混合器(33),在覆液膜车间(5)中设置有与扫尾气嘴总成(34)结构相同的覆液膜喷气总成(36);

在覆液膜车间(5)一侧设置有覆液膜液存储池(31),在覆液膜液存储池(31)与覆液膜混合器(33)的旁路进口之间连接有覆液膜给液泵(32)。

7.根据权利要求6所述的用于飞机的除冰系统,其特征在于: 在预除冰车间(2)中设置有自走底座(47),在自走底座(47)上设置有自走地下支撑座(48),在自走地下支撑座(48)上设置有自走六轴机械手(49),在自走六轴机械手(49)的工作臂上旋转设置有用于与待除冰客机(1)外侧壁接触的自走破冰辊刷(50),在工作臂上设置有自走破冰气嘴(51),在预除冰车间(2)顶部设置有自走顶部破冰辊刷(52),在自走顶部破冰辊刷(52)一侧设置有自走顶部气嘴(53)。

8.根据权利要求7所述的用于飞机的除冰系统,其特征在于: 在扫尾除冰车间(4)中设置有人工行走底座(54),在人工行走底座(54)上设置有人工上升梯子(55),在人工行走底座(54)上设置有人工升降螺杆(56),在人工升降螺杆(56)上设置有人工顶部架(57),在人工顶部架(57)上设置有人工侧向移动螺杆(58),在人工顶部架(57)上设置有由人工侧向移动螺杆(58)驱动的人工横向移动座(59),在人工横向移动座(59)一侧设置有人工破冰气嘴(60)。

9.一种用于飞机的除冰方法,其特征在于:借助于用于飞机的除冰系统,其包括从右到左依次连接的前通道门、预除冰车间(2)、主除冰车间(3)、扫尾除冰车间(4)、以及后通道大门(6);在预除冰车间(2)上设置有预空压机(10),预空压机(10)的出口连接有预加热器(11)的进口,预加热器(11)的出口连接有预三通混合器(13)的一进口,预三通混合器(13)的出口连接有分布在预除冰车间(2)内且用于对待除冰客机(1)外侧壁上喷射盐颗粒的预喷嘴总成组件(16);包括以下步骤;

步骤一,待除冰客机(1)进入预除冰车间(2)后,首先,待除冰客机(1)通过前通道门进入到预除冰车间(2),前门进气管(9)通过帷幕中心通道(8)吹动前遮挡保温帷幕(7),关闭前通道门;然后,预空压机(10)鼓入气体,进入到预加热器(11)进行加热,同时,预固体颗粒进料漏斗(23)中盐颗粒通过预送料螺杆(24)进入到旁通进气管路(22)中;其次,预加热器(11)输出的热气带动盐颗粒进入到预喷嘴总成组件(16);再次,吹头部喷嘴组件(17)、侧壁环形喷嘴组件(18)、顶部喷嘴组件(19)、以及底部喷嘴组件(20)同时将混有盐颗粒的热气吹动到待除冰客机(1)上;

步骤二,待除冰客机(1)进入主除冰车间(3)后,首先,外界空气与预加热器(11)加热后的气体主空压机(26)通过主加热器(27)进入到主三通混合器(12)中,同时,主加热器(27)旁路气体通过旁通管路(28)进入底部进气嘴(29)对存积在预送料螺杆(24)通道出口吹入气流;然后,地下存储池(38)通过地下给液泵(44)、地下加热器(45)、地下融化液增压泵(46)进入到主三通混合器(12)中;其次,主三通混合器(12)喷出的混合气液经过主喷嘴总成组件喷到待除冰客机(1)上;再次,待除冰客机(1)上溶解后的冰水与溶解液通过底面过滤地排(37)进入到地下存储池(38);

步骤三,待除冰客机(1)进入扫尾除冰车间(4)后,首先,主加热器(27)输出的气流与外界空气通过扫尾进气管路(30)进入到扫尾气嘴总成(34);然后,扫尾气嘴总成(34)喷出的气体对待除冰客机(1)烘干;

步骤四,待除冰客机(1)进入覆液膜车间(5)后,首先,扫尾进气管路(30)输出的气流与外界空气进入到覆液膜混合器(33),同时,覆液膜液存储池(31)通过覆液膜给液泵(32)进入到覆液膜混合器(33);然后,覆液膜混合器(33)将气流和覆液膜液体同时喷射到待除冰客机(1)表面;

步骤五,最后待除冰客机(1)通过后通道大门(6)。

10.根据权利要求9所述的用于飞机的除冰系统与除冰方法,其特征在于:在步骤二中,主除冰车间(3),根据待除冰客机(1)的机型设定程序,自走顶部破冰辊刷(52)与自走六轴机械手(49)的自走破冰辊刷(50)同时对待除冰客机(1)进行除冰;

在步骤三中,工作人员站在人工横向移动座(59)对待除冰客机(1)人工除冰。
