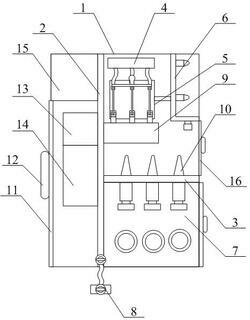

1.一种气体绝缘金属封闭开关设备，其特征在于：该气体绝缘金属封闭开关设备包括箱柜(1)，纵向分隔板(2)，横向分隔板(3)，固定板(4)，电源闸阀(5)，真空分隔消除排气板结构(6)，防护固定连接箱结构(7)，连接静电消除线结构(8)，断电器(9)，接线锥(10)，箱门(11)，门把(12)，断电操作台(13)，断路器(14)，仪表室(15)和安装门(16)，所述的纵向分隔板(2)纵向螺栓连接在箱柜(1)的内壁左侧中间位置；所述的横向分隔板(3)的一端螺栓连接在纵向分隔板(2)的右侧下部；所述的横向分隔板(3)的另一端螺栓连接在箱柜(1)的右侧内壁下部；所述的固定板(4)螺栓连接在箱柜(1)的正表面上部中间位置；所述的电源闸阀(5)螺栓连接在箱柜(1)的正表面上部中间位置；所述的真空分隔消除排气板结构(6)安装在箱柜(1)的正表面右上角位置；所述的防护固定连接箱结构(7)安装在箱柜(1)的右下角位置；所述的连接静电消除线结构(8)安装在箱柜(1)的正表面左侧下部位置；所述的断电器(9)螺栓连接在纵向分隔板(2)的右侧上部；所述的接线锥(10)从左到右依次螺栓连接在横向分隔板(3)的上端；所述的箱门(11)合页连接在箱柜(1)的右侧下部；所述的门把(12)螺钉连接在箱门(11)的左侧中间位置；所述的断电操作台(13)安装在纵向分隔板(2)的左侧上部；所述的仪表室(15)开设在箱柜(1)的上端左上角位置；所述的安装门(16)合页连接在箱柜(1)的右侧中间位置；所述的真空分隔消除排气板结构(6)包括L型分隔板(61)，连接杆(62)，固定柱(63)，电弧锥(64)，排气管(65)和密封帽(66)，所述的L型分隔板(61)焊接在箱柜(1)的右上角位置；所述的连接杆(62)的一端焊接在L型分隔板(61)的左侧下部，另一端螺栓连接电源闸阀(5)的右侧；所述的固定柱(63)从上到下依次焊接在L型分隔板(61)的右侧；所述的电弧锥(64)螺栓连接在固定柱(63)的右侧；所述的排气管(65)焊接在L型分隔板(61)的下部中间位置，L型分隔板(61)和排气管(65)连通设置；所述的密封帽(66)螺纹连接在排气管(65)的下端外壁；通过将连接杆(62)的一端连接在电源闸阀(5)的一侧，旋转密封帽(66)，使用外部吸气机将L型分隔板(61)与箱柜(1)之间的空气吸走，使L型分隔板(61)与箱柜(1)之间形成真空状况，通过电弧锥(64)处于真空状态之中消除电器设备产生的电弧。

2.如权利要求1所述的气体绝缘金属封闭开关设备，其特征在于，所述的防护固定连接箱结构(7)包括电缆箱(71)，接线柱(72)，接线螺栓(73)，橡胶圈(74)，箱盖(75)和盖把(76)，所述的接线柱(72)从左到右依次焊接在电缆箱(71)的顶端；所述的接线螺栓(73)螺纹连接在接线柱(72)的下端中间位置；所述的橡胶圈(74)胶接在电缆箱(71)正表面下部开设的通孔内壁；所述的箱盖(75)合页连接在电缆箱(71)的右侧；所述的盖把(76)螺钉连接在箱盖(75)的右侧中间位置。

3.如权利要求1所述的气体绝缘金属封闭开关设备，其特征在于，所述的连接静电消除线结构(8)包括固定环(81)，固定螺栓(82)，静电连接线(83)，连接环(84)，连接螺栓(85)和导电板(86)，所述的固定螺栓(82)贯穿固定环(81)的内部中间位置；所述的静电连接线(83)的一端焊接在固定环(81)的下端外壁；所述的静电连接线(83)的另一端焊接在连接环(84)的上端中间位置；所述的连接螺栓(85)贯穿连接环(84)的内部中间位置；所述的连接螺栓(85)贯穿导电板(86)内部中间位置开设的通孔。

4.如权利要求1所述的气体绝缘金属封闭开关设备，其特征在于，所述的密封帽(66)采用内部胶接有橡胶垫的铜帽。

5.如权利要求2所述的气体绝缘金属封闭开关设备，其特征在于，所述的箱盖(75)和电缆箱(71)之间设置有厚度为三毫米至五毫米的橡胶垫。

6.如权利要求2所述的气体绝缘金属封闭开关设备，其特征在于，所述的电缆箱(71)螺栓连接在箱柜(1)的右下角位置；所述的箱柜(1)的右侧下部开设通孔；所述的箱柜(1)的右侧下部开设的通孔与电缆箱(71)正表面下部开设的通孔对应设置。

7.如权利要求3所述的气体绝缘金属封闭开关设备，其特征在于，所述的导电板(86)采用内部开设有通孔的长方体铜板；所述的静电连接线(83)采用铜丝编制线。

8.如权利要求3所述的气体绝缘金属封闭开关设备，其特征在于，所述的固定螺栓(82)螺纹连接在箱柜(1)的正表面左侧下部位置。
